Når industrielt udstyr fungerer under vibrationer, støv, fugt, olieforurening og gentagne mekaniske belastninger, bliver pålidelig positionsfeedback afgørende.JingyuegiverIO Heavy Duty Encodersom en robust løsning til absolut positionsregistrering designet til krævende industrielle miljøer, der kombinerer høj beskyttelse, fleksibel installation, stabilt signaloutput og pålidelig måleydelse.
Artikeloversigt:Denne vejledning forklarer, hvordan en IO Heavy Duty Encoder fungerer, hvilke tekniske egenskaber betyder noget, når du vælger en, og hvorfor robuste absolutte encodere er værdifulde i stål, petrokemi, minedrift, løft, papirfremstilling og andre tunge applikationer. Den undersøger også nøglespecifikationer såsom opløsning, beskyttelsesklassificering, akselkonfiguration, driftstemperatur, slagfasthed og elektrisk beskyttelse, så ingeniører og indkøbsteam kan træffe mere informerede beslutninger om udstyr.
Indholdsfortegnelse
- Hvad er en IO Heavy Duty Encoder?
- Hvorfor er tunge konstruktioner vigtige?
- Hvilke nøglefunktioner bør ingeniører vurdere?
- Hvad er de vigtigste tekniske specifikationer?
- Hvor kan det bruges?
- Hvordan skal du vælge den rigtige encoder?
- Hvad skal overvejes under installationen?
- Ofte stillede spørgsmål
- Konklusion
Hvad er en IO Heavy Duty Encoder?
En IO Heavy Duty Encoder er en industriel positionsfeedback-enhed designet til at måle rotationspositionen af maskineri og overføre denne information til et kontrolsystem. I modsætning til grundlæggende sensorkomponenter beregnet til relativt rene miljøer, er en kraftig encoder konstrueret til at opretholde stabil drift, når den udsættes for vibrationer, stød, støv, vand, olie, temperaturændringer og mekanisk belastning.
Den 58 mm encoder-konfiguration, der leveres af Jingyue, bruger magnetisk induktionsteknologi med høj præcision og understøtter både enkelt- og multi-turn absolut måling. Dens standard IO-signaloutput forenkler kredsløbsdesign, ledningsføring, idriftsættelse og vedligeholdelse. Dette gør teknologien særlig anvendelig til industrielle systemer, hvor ligefrem signaltransmission og driftsstabilitet er vigtigere end unødvendigt komplicerede kommunikationsstrukturer.
Afhængigt af konfigurationen kan encoderen levere parallel push-pull output med grå kode eller binær kodning. Opløsningsmuligheder spænder fra 12-bit til 16-bit til enkeltsvingsmåling, mens multi-turn-konfigurationer kan understøtte op til 14-bit drejningsoplysninger. Mere information kan findes på IO Heavy Duty Encoder-produktsiden.
Hvorfor er tunge konstruktioner vigtige?
Industrielle positionssensorer er ofte installeret tæt på motorer, gearkasser, ruller, løftemekanismer, transportører eller roterende maskiner. Disse steder kan udsætte elektroniske komponenter for vedvarende vibrationer og mekanisk påvirkning. Miljøforurening kan skabe endnu en udfordring, især inden for stålforarbejdning, petrokemisk produktion, minedrift og papirfremstilling.
En kraftig konstruktionstilgang adresserer disse udfordringer gennem flere komplementære designelementer:
- Metalhus:Aluminiumslegering bruges som standard husmateriale, med rustfrit stål tilgængeligt som en mulighed for applikationer, der kræver yderligere miljøbestandighed.
- Høj indtrængningsbeskyttelse:IP65- og IP68-konfigurationer hjælper med at beskytte interne komponenter mod eksponering for støv og vand.
- Stødmodstand:Designet understøtter slagfasthed op til 1000 m/s² i 6 ms.
- Vibrationsmodstand:Modstand på op til 20 g hjælper encoderen med at forblive stabil i mekanisk krævende udstyr.
- Elektrisk beskyttelse:Beskyttelse mod omvendt polaritet, kortslutning, lynnedslag og statisk elektricitet hjælper med at reducere risici forårsaget af installation eller elektriske forstyrrelser.
Disse egenskaber er vigtige, fordi pålidelig feedback er direkte relateret til et automatiseringssystems evne til at overvåge bevægelse og træffe passende kontrolbeslutninger.
Hvilke nøglefunktioner bør ingeniører vurdere?
Når man sammenligner industrielle encodere, bør ingeniører se ud over opløsning alene. Et praktisk valg bør tage højde for mekanisk kompatibilitet, miljøforhold, elektriske grænseflader, hastighed, belastning og vedligeholdelseskrav.
Absolut positionsmåling
Absolut måling giver positionsinformation uden at kræve den samme type gentagen nulkalibrering forbundet med nogle inkrementelle registreringsarrangementer. Magnetisk måleteknologi gør det også muligt for encoderen at levere stabil positionsinformation i industrielle miljøer, hvor optiske komponenter kan blive udsat for forurening.
Fleksibel mekanisk konfiguration

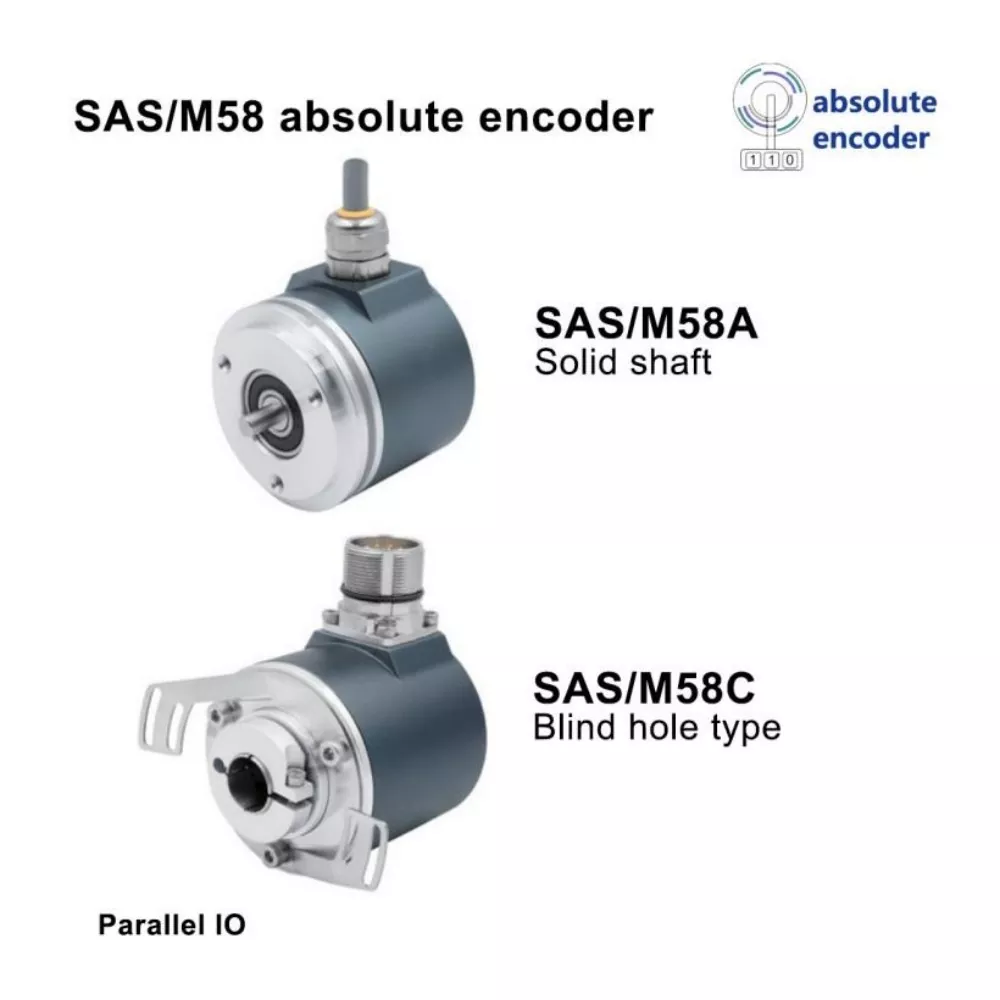

Designet på 58 mm understøtter forskellige monteringskrav, herunder fastspændingsflange og blindhulskonfigurationer. Skaftstørrelser fra 6 mm til 15 mm kan tilpasses. Radiale og aksiale kabeludgangsmuligheder forbedrer installationsfleksibiliteten yderligere.
Enkel IO-signaltransmission
Standard IO-udgang kan forenkle forbindelsen mellem encoderen og industrielt kontroludstyr. Parallel push-pull output tilbyder en praktisk tilgang til applikationer, hvor hurtig, direkte positionsfeedback er påkrævet uden at indføre unødvendig kommunikationskompleksitet.
Højhastighedsdrift
Med en maksimal rotationshastighed på op til 6000 rpm kan encoderen rumme mange højhastigheds roterende maskinapplikationer og samtidig bevare en kompakt industriel formfaktor.
Hvad er de vigtigste tekniske specifikationer?
Tekniske specifikationer bør altid vurderes i forhold til det faktiske maskinmiljø. Følgende tabel opsummerer nøgleparametre for 58 mm-konfigurationen beskrevet af Jingyue.
| Parameter | Specifikation | Teknisk betydning |
|---|---|---|
| Model | SAS/M58A / SAS/M58C | Giver konfigurationsmuligheder for forskellige mekaniske installationer |
| Boliger | Aluminium; rustfrit stål valgfri | Afbalancerer mekanisk holdbarhed med applikationskrav |
| Strømforsyning | 10-30 VDC | Kompatibel med almindelige industrielle jævnstrømssystemer |
| Opløsning | 12-bit, 13-bit, 16-bit | Tillader positionsmåling at blive matchet med kontrolkrav |
| Multi-Turn | Op til 14-bit | Nyttigt til applikationer, der kræver positionsoplysninger med flere omdrejninger |
| Maksimal hastighed | 6000 rpm | Understøtter højhastigheds roterende udstyr |
| Radial belastning | 200 N | Hjælper med at optage mekanisk akselbelastning inden for nominelle grænser |
| Aksial belastning | 100 N | Giver en reference for installation og akselbelastningsdesign |
| Beskyttelse | IP65 / IP68 | Velegnet til krævende støv- og vandeksponeringsforhold |
| Driftstemperatur | -30°C til +85°C | Understøtter brede industrielle temperaturområder |
| Slagmodstand | 1000 m/s², 6 ms | Hjælper med at modstå pludselige mekaniske påvirkninger |
| Vibrationsmodstand | 20 g | Vigtigt for maskiner med kontinuerlig mekanisk vibration |
| Forbindelse | Afskærmet kabel, M12, M23 muligheder | Giver fleksibilitet til forskellige styreskabe og feltlayouts |
Hvor kan det bruges?
Kombinationen af robust konstruktion, absolut positionsmåling, fleksibel installation og direkte IO-output gør denne type encoder velegnet til en bred vifte af industrimaskiner.
- Stål og metallurgi:Positionsovervågning, rullekontrol, slaglængdemåling og udstyrsfeedback.
- Petrokemiske faciliteter:Positionsdetektion i krævende miljøer, hvor der kan forekomme støv-, olie- og temperaturvariationer.
- Entreprenørmaskiner:Feedback for roterende mekanismer og bevægelige maskinsamlinger udsat for vibrationer og stød.
- Kraner og løftesystemer:Løfteslagsovervågning og positionsfeedback for hejseudstyr.
- Mineudstyr:Positionsdetektering til transport og mekaniske systemer, der arbejder under barske forhold.
- Udstyr til papirfremstilling:Rotationspositionsfeedback i miljøer, hvor fugt, støv og forurening kan være til stede.
- Strømproduktion:Grundlæggende positions- og driftsovervågning af roterende eller mekanisk udstyr.
- Logistik automatisering:Positions- og hastighedsmåling til automatiseret håndteringsmaskineri.
For ingeniører, der vurderer alternativer, kan relaterede teknologier såsom kraftige indkodere, SSI-kodere, PROFINET-indkodere og EtherNet/IP-kodere overvejes i henhold til automatiseringssystemets kommunikationsarkitektur.
Hvordan skal du vælge den rigtige encoder?
Valg af enkoder skal begynde med maskinen i stedet for produktnavnet. En struktureret evaluering hjælper med at forhindre kompatibilitetsproblemer og unødvendige specifikationsomkostninger.
- Definer målekravet.Bestem, om applikationen har brug for enkelt- eller multi-turn absolut positionsinformation.
- Beregn den nødvendige opløsning.Vælg opløsning i henhold til positioneringsnøjagtighed, maskinhastighed og controllerkrav.
- Tjek den mekaniske grænseflade.Bekræft akseldiameter, flangetype, tilgængelig installationsplads og akselbelastning.
- Vurder miljøforhold.Overvej vand, støv, olie, vibrationer, stød, temperatur og potentiel kemisk eksponering.
- Bekræft elektrisk kompatibilitet.Kontroller forsyningsspænding, udgangstype, kodningsmetode, stik, kabellængde og controller-interface.
- Gennemgå hastighedskrav.Sørg for, at den maksimale encoderhastighed overstiger maskinens faktiske driftshastighed med en passende ingeniørmargin.
- Overvej vedligeholdelse.Et robust hus og passende beskyttelsesklassificering kan reducere miljørelaterede servicekrav.
Denne tilgang giver indkøbsteams og automationsingeniører et klarere grundlag for at sammenligne leverandører og specificere den korrekte encoder-konfiguration.
Hvad skal overvejes under installationen?
Selv en robust encoder kræver korrekt mekanisk og elektrisk installation. Akseljustering bør kontrolleres omhyggeligt for at forhindre for store radiale eller aksiale kræfter. Encoderen skal også monteres sikkert for at minimere unødvendige mekaniske vibrationer.
Elektriske ledninger skal følge den specificerede tilslutningsmetode og forsyningsspænding. Afskærmede kabler kan hjælpe med at bevare signalintegriteten i elektrisk støjende industrielle miljøer. Beskyttelsesfunktioner såsom omvendt polaritet og kortslutningsbeskyttelse giver yderligere sikkerhedsforanstaltninger, men de bør ikke erstatte korrekte ledninger og idriftsættelsesprocedurer.
Inden fuld produktionsdrift skal ingeniører verificere rotationsretning, nul eller forudindstillede indstillinger, hvor det er relevant, signaludgang, controllerfeedback, mekanisk frigang og driftstemperatur. En kontrolleret idriftsættelsesproces kan identificere installationsproblemer, før de påvirker kontinuerlig produktion.
Ofte stillede spørgsmål
Hvad er den største fordel ved en IO Heavy Duty Encoder?
Dens vigtigste praktiske fordel er kombinationen af robust industriel konstruktion med ligetil IO-signaloutput. Dette gør den velegnet til applikationer, der kræver stabil positionsfeedback, enkel ledningsføring og pålidelig drift i krævende miljøer.
Kan encoderen give både enkelt- og multi-turn information?
Ja. Den refererede 58 mm-konfiguration understøtter både single-turn og multi-turn absolut måling, med single-turn opløsningsmuligheder fra 12-bit til 16-bit og multi-turn-kapacitet op til 14-bit.
Hvilken beskyttelsesklassificering er tilgængelig?
Encoderen fås med IP65 og IP68 beskyttelseskonfigurationer. Den passende klassificering bør vælges i henhold til den faktiske støv-, vand- og miljøeksponering på installationsstedet.
Er denne encoder egnet til kraner og entreprenørmaskiner?
Ja. Dens stød- og vibrationsmodstand, høje beskyttelsesniveau og fleksible akselkonfigurationer gør den velegnet til positions- og slagtilbagemelding i kraner og entreprenørmaskiner, når anvendelsen forbliver inden for de specificerede mekaniske og miljømæssige grænser.
Hvilke skaftstørrelser er tilgængelige?
Den refererede konfiguration understøtter tilpasselige akselstørrelser på 6 mm, 8 mm, 10 mm, 12 mm og 15 mm, hvilket hjælper ingeniører med at tilpasse encoderen til forskellige mekaniske samlinger.
Konklusion
Pålidelig positionsfeedback er en grundlæggende del af industriel automatisering, især når maskiner skal arbejde kontinuerligt i krævende miljøer. En robust encoder kombinerer absolut måling, holdbar mekanisk konstruktion, høj indtrængningsbeskyttelse, elektriske sikkerhedsforanstaltninger, fleksible monteringsmuligheder og praktisk signaltransmission for at løse disse udfordringer.
Til stålforarbejdning, petrokemisk udstyr, minemaskiner, kraner, papirfremstillingssystemer, logistikudstyr og andre tunge industrielle applikationer kan valg af encoder i henhold til faktisk hastighed, belastning, miljøforhold, opløsning og controllerkrav hjælpe med at skabe et mere pålideligt bevægelseskontrolsystem. Hvis du vurderer en koder til en ny maskine eller leder efter en passende erstatning, skal du udforske de detaljerede koderspecifikationer ogkontakt osfor at diskutere din applikation, mekaniske konfiguration, signalkrav og tilpasset industriel encoderløsning.
