A Servodrev til DC-motorerer en præcisions elektronisk enhed konstrueret til at styre positionen, hastigheden og drejningsmomentet af jævnstrømsmotorer i lukkede systemer. I modsætning til simple on-off motorcontrollere fortolker et dedikeret servodrev realtidsfeedback fra en koder eller resolver og justerer løbende effektudgangen, så motorakslen følger en kommandoprofil med høj nøjagtighed. Inden for fabriksautomatisering, robotteknologi, medicinsk udstyr og endda mobilt maskineri påvirker pålideligheden af et servodrev til jævnstrømsmotorer direkte gennemløb, kvalitet og udstyrets levetid. SEA MOTION designer en omfattende portefølje af DC-motor servodrev, der kombinerer avancerede kontrolalgoritmer med robust industriel emballage, hvilket gør dem velegnede til både nye installationer og eftermonteringer, hvor ydeevnen ikke kan kompromitteres.
Nøglefunktioner ved SEA MOTION DC servodrev
-
Dual-loop arkitektur:Samtidige positions-, hastigheds- og momentsløjfer med opdateringshastigheder på op til 20 kHz.
-
Bredt spændingsområde:Modeller tilgængelige fra 12 VDC til 96 VDC bus, der dækker batteridrevne og industrielle DC-applikationer.
-
Høj kontinuerlig og spidsstrøm:Kontinuerlige ratings fra 5 A til 120 A, med 3× peak-kapacitet til dynamiske bevægelser.
-
Feedback kompatibilitet:Inkrementel encoder, absolut encoder (BiSS, SSI, EnDat 2.2), Hall-sensorer og resolver med valgfrit resolver-til-digitalt modul.
-
Fieldbus og I/O-forbindelse:CANopen, EtherCAT, Modbus RTU/TCP og et rigt sæt digitale I/O til endestop, bremsekontrol og hjemmesensorer.
-
Sikkert moment fra (STO):SIL 3 / PL e-kompatibel tokanals STO integreret på drev over 1 kW for overholdelse af funktionel sikkerhed.
-
Avanceret filtrering:Notch-filtre, lavpas-momentfiltre og justerbar strømsløjfebåndbredde undertrykker mekanisk resonans.
-
Kompakte formfaktorer:Muligheder for panelmontering og PCB-montering med fodaftryk så lille som 40 × 60 mm.
-
HAVBEVÆGELSE DriveGUI:Gratis pc-software til idriftsættelse, scope capture, parameter backup og firmwareopdateringer via USB eller Ethernet.
Ofte stillede spørgsmål
-
Q: Kan et servodrev til jævnstrømsmotorer fungere med en børstet motor, der ikke har nogen encoder?
-

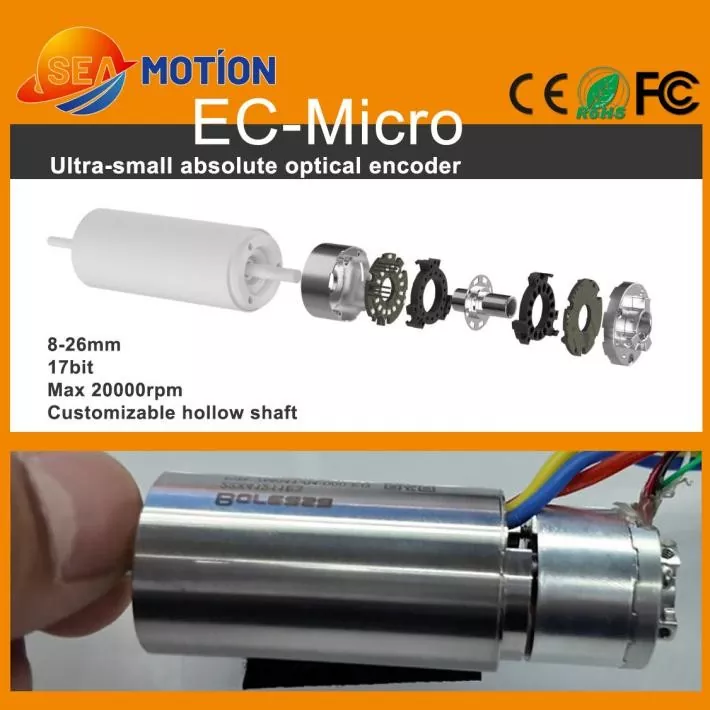

EN:I sensorløs hastighedstilstand estimerer nogle SEA MOTION-drev hastigheden ud fra tilbage-EMF-konstanten og armaturstrømmen. Denne metode kan dog ikke give positionskontrol og lider ved lave hastigheder, hvor tilbage-EMF-signalet er svagt. Til applikationer, der kræver præcis positionering, anbefaler vi kraftigt en inkrementel encoder. SEA MOTION tilbyder kompakte magnetiske encodere, der passer til standard motorbagaksler, hvilket forenkler eftermonteringen.
-
Q: Hvordan dimensionerer jeg et servodrev til jævnstrømsmotorer til en belastning med høj inerti?
-
EN:Dimensionering involverer beregning af det krævede spidsmoment for at accelerere belastningsinertien inden for den ønskede tid og verificering af, at RMS-drejningsmomentet i løbet af driftscyklussen forbliver inden for drevets kontinuerlige værdi. SEA MOTION leverer et gratis "Sizor" regneark, der tager hensyn til motordata, belastningsinerti, friktion og bevægelsesprofilen. Som en tommelfingerregel skal du vælge et drev med mindst 1,5× den beregnede RMS-strøm for at give frihøjde. For belastninger med høj regenenergi skal du kontrollere, at den interne kondensatorbank eller ekstern shunt kan absorbere spidseffekten.
-
Q: Kan jeg bruge et servodrev til DC-motorer med en lineær motor?
-
EN:Ja, forudsat at den lineære motor er en børsteløs type, der matcher drevets spændings- og strømgrænser. Drevet skal indstilles til FOC-tilstand med en lineær encoder som positionsfeedback. SEA MOTIONs sinusformede kommutering med interpolation i høj opløsning kan opnå jævne overkrydsningspunkter, der er afgørende for præcision i lineære trin. Se applikationsnoten "AN-018 Linear Motor Setup" for detaljeret vejledning.
-
Spørgsmål: Hvordan håndteres den regenerative energi på et DC-bus-drevet system?
-
EN:HAVBEVÆGELSE-drev integrerer en bremsechopper-transistor, der forbinder en ekstern strømmodstand, når den interne DC-busspænding overstiger en tærskel. Chopperen er aktiv-lav og kan acceptere modstande ned til den specificerede minimumsmodstand. For systemer med flere akser tillader den delte bus, at regenenergi fra én akse forbruges af en anden. I store installationer kan det være nødvendigt med en ekstra buskondensatorbank eller et regenerativt strømforsyningsmodul.
Idriftsættelse og eftersalgssupport
HAVBEVÆGELSEmener, at et servodrev til DC-motorer kun er så godt som støtten bagved. Hvert drev leveres med en trykt hurtigstartvejledning og en USB-stick, der indeholder DriveGUI, motordatabaseskabeloner og en komplet tjekliste for elektrisk installation. Vores applikationsingeniører yder gratis idriftsættelsessupport via e-mail og videoopkald under den første prototypefase. Forlænget garanti på op til tre år kan købes, og reparationscentre i tre kontinenter garanterer hurtig ekspedition.
Regelmæssige firmwareopdateringer tilføjer nye funktioner såsom forbedret filtrering, yderligere protokolunderstøttelse og forbedrede auto-tuning-algoritmer. Kunder modtager udgivelsesnoter og kan anvende feltopdateringer ved hjælp af DriveGUI uden at returnere enheden til fabrikken.
For systembyggere, der designer en ny maskine, tilbyder SEA MOTION et ingeniørsamarbejde, der omfatter motordimensionering, valg af drev, dimensionering af bus-kondensatorer og endda termisk analyse af styreskabe. Målet er en pålidelig, tæt integreret bevægelsesløsning, der reducerer tiden til markedet.
