HAVBEVÆGELSEudvikler høj ydeevnelinær drivmotorløsninger til industriel automation, præcisionsbearbejdning og højhastighedspositionering. Ved at levere direkte lineær bevægelse uden konventionelle mekaniske transmissionsmekanismer hjælper disse motorer udstyrsproducenter med at forbedre positioneringsnøjagtighed, dynamisk respons og produktionseffektivitet.
En lineær drivmotor konverterer elektrisk energi direkte til lige bevægelse, hvilket eliminerer behovet for mellemliggende transmissionskomponenter såsom kugleskruer, remme og tandstangsmekanismer. Denne direkte drevne arkitektur reducerer mekanisk tilbageslag og transmissionsrelateret slitage, mens den muliggør høj acceleration, gentagelig positionering og responsiv bevægelseskontrol. Fra halvlederfremstilling og laserskæring til elektroniksamling og automatiseret inspektion er lineære motorer mere og mere værdifulde i applikationer, der kræver præcision og gennemløb. Denne vejledning forklarer, hvordan lineære drivmotorer fungerer, sammenligner almindelige motorkonfigurationer, skitserer deres industrielle anvendelser og identificerer de væsentlige faktorer, ingeniører bør vurdere, når de vælger en løsning.
En lineær drivmotor er en elektromagnetisk aktuator, der producerer lineært tryk direkte i stedet for at generere roterende bevægelse, der skal omdannes til lige bevægelse. Det forstås almindeligvis som en afviklet roterende motor: dens aktive elektromagnetiske komponenter er arrangeret langs en lineær bane, hvilket tillader en bevægelig komponent at bevæge sig langs et magnetisk spor.
I en typisk permanent-magnet lineær motor omfatter hovedkomponenterne:
I modsætning til en konventionel roterende motor forbundet med en kugleskrue, kræver en direkte-drevet lineær motor ikke en roterende-til-lineær transmissionsmekanisme. Dette gør det særligt attraktivt for maskiner, hvor mekanisk frigang, transmissionsoverholdelse eller hastighedsbegrænsninger påvirker ydeevnen.
Udforsk SEA MOTION lineære drivmotors produktsortiment for at gennemgå tilgængelige konfigurationer og tekniske parametre.
Arbejdsprincippet for en lineær drivmotor er baseret på elektromagnetisk kraft. Når et servodrev leverer kontrolleret strøm til motorviklingerne, interagerer det resulterende magnetfelt med de permanente magneter eller den tilsvarende magnetiske struktur for at generere lineært tryk.
Bevægelsesprocessen følger generelt fire trin:
Fordi motoren genererer lineær bevægelse direkte, undgår systemet transmissionsrelaterede slør og skruestigningsfejl. Den overordnede positioneringsnøjagtighed afhænger dog stadig af encoderen, servotuning, styrebanekvalitet, termisk stabilitet, monteringspræcision og maskinstruktur.
Til applikationer, der kræver hurtig acceleration og hyppige retningsændringer, kan dette direct-drive-princip forbedre den dynamiske respons og reducere afbindingstiden, når motoren og styresystemet er korrekt dimensioneret.
Direkte drev eliminerer tilbageslag, der stammer fra konventionelle transmissionsmekanismer. Når den er parret med en passende lineær encoder, en stiv mekanisk struktur og en velafstemt servocontroller, kan en lineær motor understøtte meget repeterbar positionering til præcisionsfremstilling.
Uden det ekstra roterende-til-lineære transmissionstrin kan en lineær motor reagere hurtigt på kommanderede bevægelser. Denne egenskab er nyttig til positionering med kort slag, højfrekvent frem- og tilbagegående bevægelse og produktionslinjer, der kræver hurtig bevægelse mellem behandlingsstationer.
Lineære motorer kræver ikke rutinemæssig justering af kugleskruens slør eller remspænding. De eliminerer også slid på disse transmissionskomponenter. Lineære føringer, lejer, kølesystemer, kabler og feedback-enheder kan stadig kræve inspektion og vedligeholdelse.
Direkte trykgenerering kan reducere transmissionsinducerede vibrationer og bevægelsesuregelmæssigheder. I applikationer som laserskæring, optisk inspektion og præcisionsdispensering hjælper stabil bevægelse med at opretholde ensartede behandlingsforhold.
Lineære drivmotorer kan integreres i kompakte positioneringstrin, lange akser, portalsystemer og specialiseret automationsudstyr. Deres egnethed afhænger af den tilgængelige installationsplads, påkrævet tryk, termisk design og styrekonfiguration.
Forskellige motoriske strukturer tilbyder forskellige kombinationer af krafttæthed, tiltrækningskraft, termisk adfærd og bevægelsesjævnhed. SEA MOTION identificerer flere lineære drivmotorkonfigurationer til forskellige udstyrskrav.
| Motor serie | Strukturelt design | Overvejelse ved nøglevalg | Potentielle applikationer |
|---|---|---|---|
| SMJ | Flad magnetisk design med jernkerne | Evaluer krav til tryk, magnetisk tiltrækning og strukturel stivhed | Industriel automation og præcisionsbearbejdning |
| SMUC | Mellemmagnetisk design med jernkerne | Overvej tilgængelig monteringsplads, kraftkrav og akselayout | Specialiserede positioneringssystemer og automatiseret udstyr |
| SMU-H | Bilateralt magnetisk design med jernkerne | Vurder kraftudgang, magnetisk balance og mekanisk integration | Højdynamiske industrielle bevægelsessystemer |

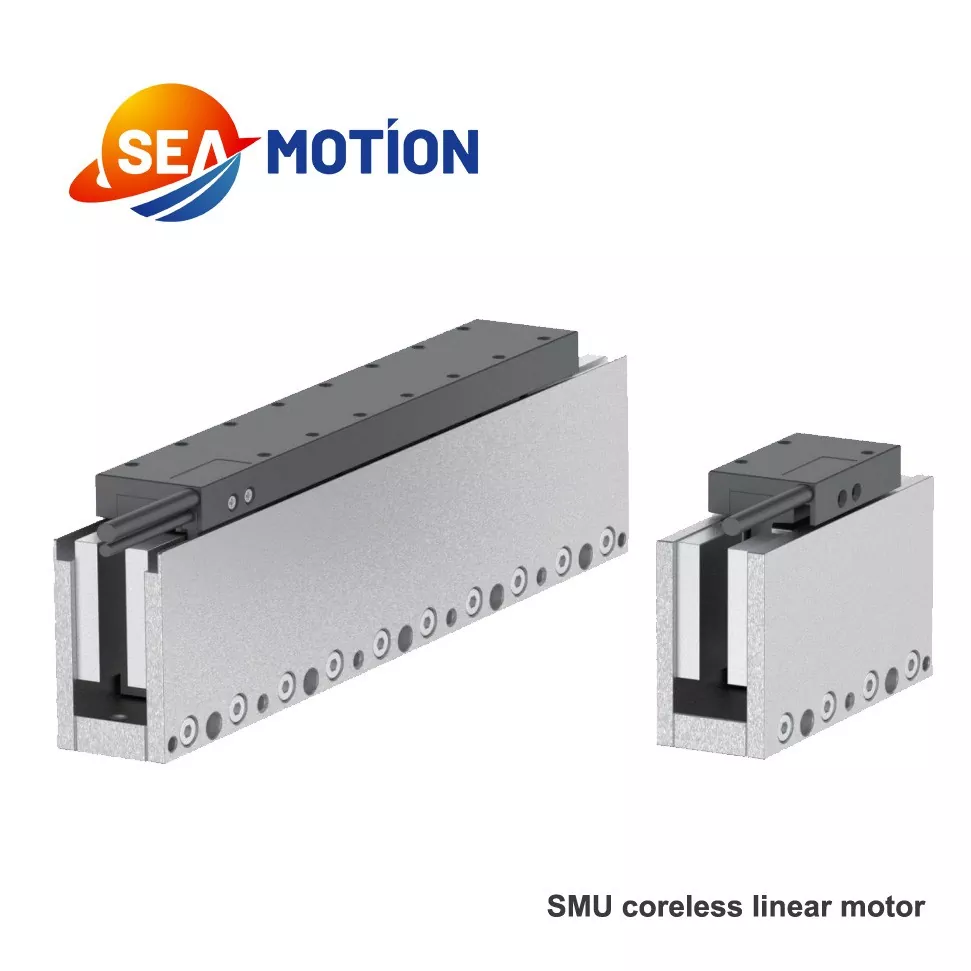

| SMU | Bilateralt magnetisk, jernfrit design | Overvej lav tandregulering, jævn bevægelse og termisk styring | Præcisionspositionering og følsomme inspektionsprocesser |
| SMJE / SMJD | Halvlukkede/helt lukkede konfigurationer | Tjek miljøbeskyttelse, adgang og installationskrav | Udstyr, der kræver et mere lukket motorarrangement |
Denne tabel giver en indledende udvælgelsesramme snarere end en universel præstationsrangering. Bekræft de aktuelle modelspecifikationer, miljøkrav og anvendelsesegnethed med producenten, før du færdiggør et design.
For detaljeret serieinformation, besøg siden SEA MOTION lineære motorer.
Waferhåndtering, præcisionsinspektion, formbinding og skærmpanelbehandling kræver nøjagtig bevægelse og gentagelig positionering. Lineære motorer kan understøtte disse operationer ved at give hurtig, kontrolleret kørsel og reducere transmissionsrelaterede bevægelsesfejl.
Laserbehandlingsudstyr og højpræcisionsværktøjsmaskiner har ofte brug for hurtig bevægelse, kontrolleret acceleration og nøjagtig banesporing. Direkte drevne lineære akser kan hjælpe med at forbedre gennemløbet og reducere positioneringsfejl forbundet med mekaniske transmissionssystemer.
Automatiserede pick-and-place-systemer, dispenseringsmaskiner, komponentsamlingslinjer og visuelt inspektionsudstyr afhænger af ensartet bevægelse. Lineære drivmotorer kan understøtte højcyklusdrift og nøjagtig bevægelse mellem behandlingssteder.
Batterifremstilling og solcelleproduktion involverer gentagen positionering, justering, stabling og inspektion. Et korrekt konstrueret lineært motorsystem kan hjælpe med at bevare repeterbarheden og samtidig opfylde kravene til acceleration og cyklustid for automatiseret produktion.
Billedplatforme, laboratorieautomatisering og præcisionsmålingsudstyr kan drage fordel af jævn, kontrollerbar bevægelse. Designere skal også overveje støj, vibrationer, temperaturstigning, renlighed og eventuelle applikationsspecifikke sikkerhedskrav.
HAVBEVÆGELSE udvikler også udstyr baseret på lineær drivmotorteknologi, herunder højpræcisions laserskæring og visuel genkendelse og inspektionssystemer.
At vælge en passende motor kræver mere end at sammenligne maksimal hastighed eller spidstryk. Ingeniører bør evaluere hele bevægelsesaksen, inklusive lasten, føringsvejen, servodrevet, feedbackenheden og det termiske styringssystem.
Et nyttigt udgangspunkt for accelerationskraft er:
Påkrævet accelerationskraft = Bevægende masse × Acceleration
For eksempel kræver acceleration af en 20 kg bevægelig enhed ved 10 m/s² 200 N nettoaccelerationskraft, før der tages højde for friktion, tyngdekraft, proceskræfter og andre tab. Det endelige motorvalg skal skelne kontinuerligt tryk fra spidstryk og verificere, at hele aksen kan opfylde den påkrævede bevægelsesprofil.
Gennemgå producentens lineære drivmotorspecifikationer og anmod om teknisk support, når belastningen eller driftscyklussen er krævende.
| Evalueringsfaktor | Lineær drivmotor | Kugleskrue eller remtræk |
|---|---|---|
| Bevægelsesgenerering | Direkte lineær elektromagnetisk tryk | Roterende bevægelse omdannet til lineær bevægelse |
| Transmissions tilbageslag | Ingen mekanisk transmissionsreaktion | Afhænger af design, komponenter og justering |
| Dynamisk respons | Kan understøtte høj acceleration og hurtig reaktion | Begrænset af transmissionsinerti, stivhed og mekanisk design |
| Mekanisk slid | Ingen slid på kugleskruer eller remtransmission | Transmissionskomponenter kan slides med tiden |
| Termiske overvejelser | Spolevarmeafledning og magnettemperatur kræver evaluering | Motor, lejer, skrue og transmissionsopvarmning kræver evaluering |
| Indledende investering | Kan være højere afhængigt af det komplette systemdesign | Kan være økonomisk til konventionelle positioneringsopgaver |
| Bedst passende applikationer | Højhastigheds, højpræcision, krævende bevægelsesprofiler | Generelle positionerings- og omkostningsfølsomme systemer |
En lineær drivmotor er ikke automatisk den bedste løsning for enhver maskine. Kugleskruer og remdrev forbliver praktiske til mange anvendelser, især når moderat hastighed og nøjagtighed opfylder proceskravene. Det rigtige valg afhænger af ydeevnemålet, systemarkitekturen, livscyklusomkostninger og driftsmiljø.
Selvom direkte drevne motorer eliminerer adskillige mekaniske transmissionskomponenter, forbliver installationskvaliteten afgørende for langsigtet ydeevne.
Før idriftsættelse, test motoren på tværs af den tilsigtede hastighed, acceleration, belastning og driftscyklusområde. Registrer positioneringsydelse og temperatur under repræsentative driftsforhold. Disse kontroller hjælper med at identificere integrationsproblemer før fuldskalaproduktion.
Dens primære fordel er direkte lineær bevægelse uden en roterende-til-lineær transmissionsmekanisme. Dette eliminerer transmissionsslør og kan muliggøre høj acceleration, præcis positionering og reduceret vedligeholdelse forbundet med kugleskruer eller remme.
Ja. Mange lineære drivmotorer er designet til hurtig acceleration, høje kørehastigheder og hyppige retningsændringer. Den faktiske ydeevne afhænger af motortryk, bevægelig masse, servodrevkapacitet, enkoderfeedback, mekanisk stivhed og termiske grænser.
Jernkernemotorer bruger en magnetisk jernstruktur og kan give høj krafttæthed, men magnetiske tiltræknings- og tandhjulsegenskaber skal tages i betragtning. Jernløse motorer eliminerer jernkernen i den bevægelige spolesamling, hvilket kan reducere tandhjul og forbedre bevægelsesjævnheden. Det bedste valg afhænger af applikationens trykkraft, præcision og termiske krav.
Motoren eliminerer vedligeholdelse forbundet med konventionelle skrue- eller remtransmissionskomponenter. Det komplette system kan dog stadig kræve inspektion af lineære guider, kabler, encodere, køleudstyr, monteringshardware og andre komponenter i henhold til driftsmiljøet og producentens anbefalinger.
Start med at definere nyttelast, rejsedistance, kontinuerlig og spidstryk, hastighed, acceleration, positioneringsnøjagtighed, driftscyklus og installationsbetingelser. Bekræft derefter elektrisk kompatibilitet, kølekrav, feedbackmuligheder og mekanisk integration med producenten.
HAVBEVÆGELSE tilbyder flere lineære motorkonfigurationer til præcisionsbevægelsesapplikationer. For en passende anbefaling skal du angive din nødvendige slaglængde, bevægelige masse, målhastighed, acceleration, positioneringsnøjagtighed, driftscyklus og installationsbegrænsninger. Ingeniørteamet kan bruge disse detaljer til at hjælpe med at identificere en passende konfiguration.
En lineær drivmotor kan hjælpe producenter med at overvinde begrænsningerne ved konventionelle transmissionssystemer ved at levere direkte lineært tryk, responsiv bevægelseskontrol og reduceret transmissionsrelateret slid. Dens fordele er især relevante for halvlederudstyr, præcisionsbearbejdning, laserbehandling, elektroniksamling og automatiseret inspektion. Succesfuld implementering afhænger af valg af den korrekte motorstruktur, tilpasning af kontinuerlig og spidstryk til den reelle belastning og integration af motoren med passende guider, feedback, servodrev og termisk styring.
Uanset om du opgraderer en eksisterende maskine eller udvikler en ny automatiseringsplatform, kan SEA MOTION hjælpe dig med at evaluere mulighederne for lineære drivmotorer til din applikation. Besøg den officielle produktside for lineær drivmotor for at gennemgå tilgængelige konfigurationer og tekniske parametre. Hvis du har brug for hjælp til modelvalg, ydeevnekrav eller en projektspecifik løsning,kontakt osfor at drøfte dine krav og anmode om et skræddersyet tilbud.
