Kunshanudvikler motion-control løsninger til krævende industrielle miljøer, herunderEtherNET IP Heavy Duty Encoderfor netværksbaseret positionsfeedback. Med et 58 mm hus, op til 18-bit single-turn opløsning, 100 Mbit transmission og robust industriel beskyttelse er denne encoder designet til applikationer, hvor nøjagtig feedback og pålidelig kommunikation er afgørende.
En EtherNET IP Heavy Duty Encoder kombinerer absolut positionsregistrering med industriel Ethernet-kommunikation, hvilket gør det muligt for automatiseringssystemer at modtage pålidelige rotationspositionsdata, samtidig med at integrationen i netværksforbundne kontrolarkitekturer forenkles. Moderne tungindustriapplikationer kræver mere end grundlæggende feedback: udstyr kan blive udsat for vibrationer, støv, fugt, elektromagnetisk interferens, temperatursvingninger og kontinuerlige mekaniske belastninger. En korrekt konstrueret encoder skal derfor balancere opløsning, kommunikationsydelse, mekanisk holdbarhed og installationsfleksibilitet. Denne guide forklarer, hvordan EtherNET/IP-baserede kraftige indkodere fungerer, deres store tekniske fordele, vigtige specifikationer, anvendelsesområder og valgovervejelser.
Indholdsfortegnelse
- Hvad er en EtherNET IP Heavy Duty Encoder?
- Hvorfor er EtherNET/IP vigtigt for Heavy-Duty Motion Control?
- Hvad er de vigtigste tekniske funktioner?
- Nøglespecifikationer på et øjeblik
- Hvor bruges det?
- Hvordan skal du vælge den rigtige encoder?
- Ofte stillede spørgsmål
- Konklusion
Hvad er en EtherNET IP Heavy Duty Encoder?
En EtherNET IP Heavy Duty Encoder er en industriel roterende encoder designet til at måle akselposition og kommunikere denne information gennem et EtherNet/IP industrielt Ethernet-netværk. I modsætning til grundlæggende inkrementelle feedback-enheder kan en absolut encoder give defineret positionsinformation uden at kræve, at kontrolsystemet rekonstruerer positionen ud fra impulser alene.
For krævende automationssystemer giver kombinationen af absolut magnetisk sensing og Ethernet-baseret kommunikation en praktisk måde at forbinde roterende maskiner med PLC'er, controllere og andre netværksenheder. Det 58 mm-design, der er beskrevet af Kunshan, understøtter både single-turn og multi-turn positionsmåling, mens konfigurerbar opløsning gør det muligt for feedbacksystemet at matche forskellige krav til bevægelseskontrol.
Encoderen bruger magnetisk induktionsteknologi med høj præcision og understøtter en maksimal EtherNet/IP-transmissionshastighed på 100 Mbit. Dens programmerbare funktioner kan omfatte opløsning, tidsbase, hastighed, forudindstillede værdier, tælleretning og IP-adresse, hvilket giver ingeniører større fleksibilitet under idriftsættelse og systemintegration.
Hvorfor er EtherNET/IP vigtigt for Heavy-Duty Motion Control?
Industrielle maskiner er i stigende grad forbundet via kommunikationsnetværk. I stedet for at behandle hver sensor som en isoleret komponent, udveksler moderne automationsarkitekturer data mellem indkodere, PLC'er, drev, HMI'er og overvågningssystemer.
EtherNet/IP er især nyttig, når en encoder skal blive en del af en større industriel Ethernet-infrastruktur. Encoderen kan transmittere positionsinformation gennem netværket, hvilket understøtter centraliseret overvågning og koordineret maskinstyring.
- Netværksintegration:Ethernet-kommunikation gør det muligt for encoderen at blive en del af en tilsluttet automationsarkitektur.
- Fleksibel udvidelse:Netværksforbundne enheder kan integreres i større kontrolsystemer, efterhånden som udstyrskravene vokser.
- Digital positionsfeedback:Absolut positionsinformation understøtter nøjagtig overvågning af roterende maskineri.
- Fjerndiagnostik:Netværkskommunikation kan gøre udstyrsstatus og feedbackinformation mere tilgængelig for kontrolsystemer.
- Reduceret ledningskompleksitet:Industriel Ethernet-arkitektur kan forenkle kommunikationen sammenlignet med flere individuelle signalforbindelser.
Disse fordele bliver især værdifulde i stålforarbejdning, petrokemisk produktion, minedrift, løftesystemer og andre miljøer, hvor maskiner skal fungere kontinuerligt og pålideligt.
Hvad er de vigtigste tekniske funktioner?
1. Høj opløsning absolut positionsfeedback
Encoderen understøtter single-turn opløsning op til 18 bit og multi-turn opløsning op til 14 bit. Højere opløsning gør det muligt for kontrolsystemet at skelne mellem mindre ændringer i rotationsposition, hvilket er nyttigt til applikationer, der kræver præcis mekanisk positionering.
2. 100 Mbit EtherNet/IP-kommunikation
Encoderen bruger EtherNet/IP industriel Ethernet-kommunikation med en transmissionshastighed på op til 100 Mbit. Dette giver en netværksbaseret feedbackkanal velegnet til moderne industrielle kontrolsystemer og kommunikation på maskinniveau.
3. Heavy Duty Mekanisk Konstruktion
En kraftig encoder skal modstå betydeligt mere krævende forhold end en generel sensorenhed. Den tilgængelige konfiguration bruger et aluminiumshus, med rustfrit stål tilgængeligt som ekstraudstyr. Designet understøtter også radiale og aksiale kabeludgangskonfigurationer.
4. Beskyttelse mod elektriske risici og installationsrisici
Beskyttelse mod omvendt polaritet og kortslutningsbeskyttelse hjælper med at reducere konsekvenserne af lednings- eller installationsfejl. Encoderen indeholder også beskyttelse mod lyn og statisk elektricitet, hvilket kan være værdifuldt i elektrisk krævende industrielle miljøer.
5. Fleksibel mekanisk konfiguration

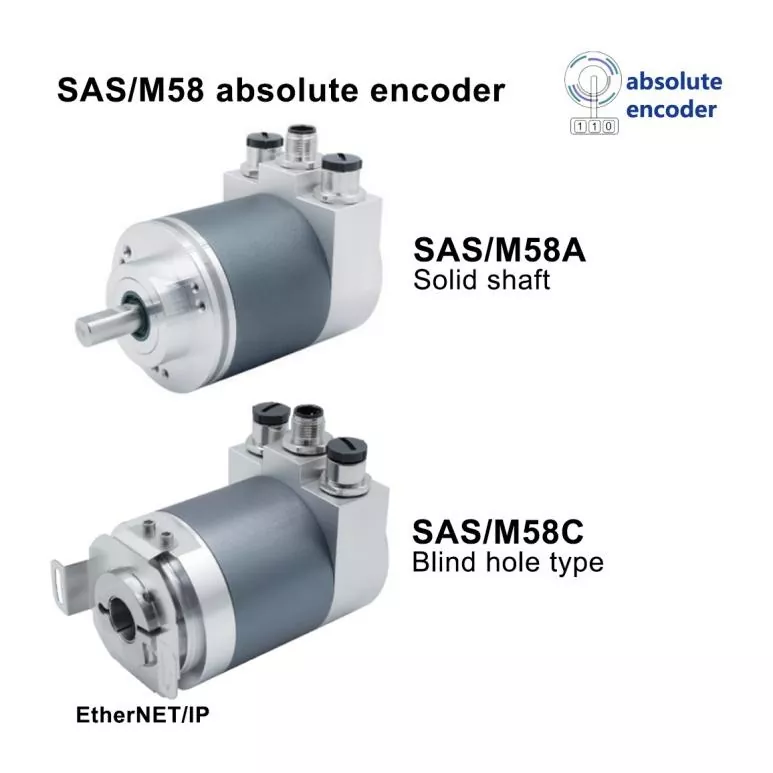

Encoderplatformen på 58 mm understøtter konfigurationer med massivt skaft og blindhul. Skaftstørrelser på 6, 8, 10, 12 og 15 mm kan tilpasses, mens flere konnektor- og flangekonfigurationer hjælper ingeniører med at tilpasse encoderen til forskellige maskinlayouts.
Nøglespecifikationer på et øjeblik
Følgende specifikationer illustrerer, hvorfor denne encoder kan betjene krævende netværksforbundne motion-control-applikationer:
| Parameter | Specifikation |
|---|---|
| Encoder størrelse | 58 mm |
| Kommunikationsgrænseflade | EtherNet/IP |
| Protokol | CIP (Common Industrial Protocol) |
| Overførselshastighed | 100 Mbit |
| Single-Turn opløsning | 12-18 bit |
| Multi-turn opløsning | Op til 14 bit |
| Strømforsyning | 10-30 VDC |
| Maksimal hastighed | 6.000 rpm |
| Radial akselbelastning | 200 N |
| Aksial akselbelastning | 100 N |
| Beskyttelse | IP65/IP66; højere beskyttelseskonfigurationer tilgængelige |
| Driftstemperatur | -30°C til +85°C; -40°C til +85°C valgfri |
| Forbindelse | 3 × M12 stik |
Faktisk encodervalg bør altid være baseret på det komplette maskinmiljø, inklusive akseldimensioner, rotationshastighed, mekanisk belastning, temperatur, forureningsniveau, kommunikationsarkitektur og installationsplads.
Hvor bruges det?
Heavy-duty Ethernet-kodere er mest værdifulde, hvor positionsfeedback skal forblive pålidelig, mens maskineri fungerer under krævende industrielle forhold.
Stål og metallurgisk udstyr
Stålproduktionsudstyr kan involvere høje vibrationer, mekanisk påvirkning, varme og kontinuerlig drift. En absolut encoder kan give rotationsfeedback til ruller, forarbejdningsmaskiner og automatiseret produktionsudstyr.
Petrokemiske og raffinaderisystemer
Petrokemiske faciliteter kræver pålidelig overvågning og automatisering. Netværksbaseret positionsfeedback kan understøtte udstyrsstatusovervågning, automatiserede mekanismer og fjernbetjeningsarkitekturer.
Minedrift og tunge maskiner
Mineudstyr er udsat for støv, vibrationer og mekanisk belastning. Kraftig encoderkonstruktion kombineret med industriel Ethernet-kommunikation kan understøtte pålidelig positionsfeedback for intelligent maskineri.
Løfte- og hejseudstyr
Store løftesystemer kræver nøjagtig rotationsfeedback for at koordinere mekanisk bevægelse. Absolutte positionsdata kan bidrage til mere forudsigelig positionering og maskinovervågning.
Strøm- og papirfremstilling
Strømproduktionsudstyr og automatiserede papirfremstillingslinjer kan også drage fordel af netværksforbundet indkoderfeedback, hvor kontinuerlig maskindrift og centraliseret kontrol er vigtig.
Hvordan skal du vælge den rigtige encoder?
Valg af en industriel encoder bør begynde med applikationen i stedet for blot kommunikationsprotokollen. En passende model skal opfylde både elektriske og mekaniske krav.
- Tjek akselkompatibilitet:Bekræft akseldiameter, krav til massiv aksel eller blindhul, flangedimensioner og tilladte mekaniske belastninger.
- Bestem opløsning:Vælg den påkrævede enkelt- og flerdrejningsopløsning i henhold til positioneringsnøjagtighed og controllerkrav.
- Bekræft netværkskompatibilitet:Sørg for, at PLC'en eller den industrielle controller understøtter den nødvendige EtherNet/IP- og CIP-kommunikationsarkitektur.
- Vurder miljøforhold:Overvej temperatur, fugt, støv, olie, vibrationer, stød og elektromagnetisk interferens.
- Bekræft rotationshastighed:Sørg for, at koderens maksimalt tilladte hastighed overstiger den faktiske maskinhastighed med en passende driftsmargin.
- Overvej installation:Gennemgå stiktype, kabeludgangsretning, tilgængelig monteringsplads og vedligeholdelsesadgang.
- Gennemgå beskyttelseskrav:Tilpas kabinet- og tætningsniveauet til det faktiske miljø i stedet for kun at stole på nominelle maskinspecifikationer.
For ingeniører, der sammenligner forskellige produkter, er det også nyttigt at evaluere teknisk support, tilpasningsevne, kvalitetsinspektion, dokumentation og eftersalgsservice. Disse faktorer kan have en væsentlig effekt på de samlede projektomkostninger og langsigtet pålidelighed.
Ofte stillede spørgsmål
Hvad er den maksimale kommunikationshastighed for indkoderen?
EtherNet/IP-grænsefladen understøtter en transmissionshastighed på op til 100 Mbit. Dette gør encoderen velegnet til integration i industrielle Ethernet-styringsarkitekturer.
Understøtter encoderen både single-turn- og multi-turn-måling?
Ja. Encoderen understøtter både single-turn og multi-turn absolut positionsmåling. Single-turn opløsning kan nå 18 bit, mens multi-turn opløsning kan nå 14 bit.
Hvilken strømforsyning kræver encoderen?
Det specificerede strømforsyningsområde er 10–30 VDC, hvilket gør det kompatibelt med almindelige industrielle styrestrømarkitekturer.
Kan akselstørrelsen og den mekaniske konfiguration tilpasses?
Ja. Skaftstørrelser inklusive 6, 8, 10, 12 og 15 mm kan tilpasses. Forskellige flange-, stik- og kabeludgangskonfigurationer kan også vælges i henhold til installationskravene.
Hvilke miljøer er egnede til denne type encoder?
Det er beregnet til krævende industrielle applikationer såsom stålfremstilling, petrokemiske faciliteter, tunge ingeniørmaskiner, mineudstyr, løftesystemer, kraftværker og automatiserede produktionslinjer. Den passende beskyttelse og materialekonfiguration bør vælges i henhold til de faktiske forhold på stedet.
Konklusion
En EtherNET IP Heavy Duty Encoder kan give en stærk kombination af absolut positionsfeedback, industriel Ethernet-forbindelse, høj opløsning og robust mekanisk ydeevne. Med funktioner som op til 18-bit single-turn opløsning, 100 Mbit kommunikation, fleksible akselkonfigurationer og industriel beskyttelse, er den velegnet til netværksforbundet heavy-duty automatisering, hvor pålidelig feedback er kritisk. Hvis du evaluerer encoder-specifikationer for en ny maskine, opgraderer et eksisterende automatiseringssystem eller udvikler en skræddersyet motion-control løsning,kontakt osfor at diskutere dine applikationskrav, mekaniske konfiguration og kommunikationsbehov med Kunshans ingeniørteam.
