Lineære motorer

SEA MOTION lineær motor er et stjerneprodukt i JINGYUE MOTION CONTROLs forsyningskæde. Som kinesiske producenter har vi hurtigt vundet et stort antal kunders gunst ved at stole på vores helt nye strukturelle og magnetiske kredsløbsdesign, omfattende eftersalgsservice og tekniske support. Samtidig har vi etableret samarbejdsrelationer med universiteter og forskningsinstitutter, hvor vi løbende investerer i F&U og teknologisk iteration. I 2025 kom vores produkter ind på det vietnamesiske marked for at erstatte lineære motorer fra et velkendt udenlandsk mærke. I begyndelsen af 2026 flyttede vores fabrik ind i et helt nyt renrum, hvilket fordoblede vores produktionskapacitet.

Send forespørgsel

Produkt beskrivelse

SEA MOTION lineære motorer er hovedsageligt opdelt i fire serier:

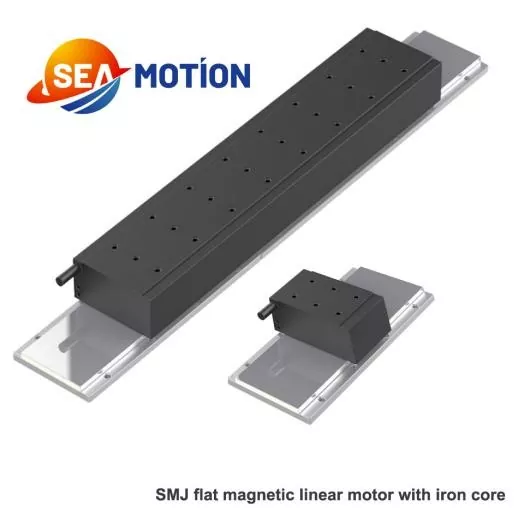

1.SMJ serie flad magnetisk lineær motor med jernkerne

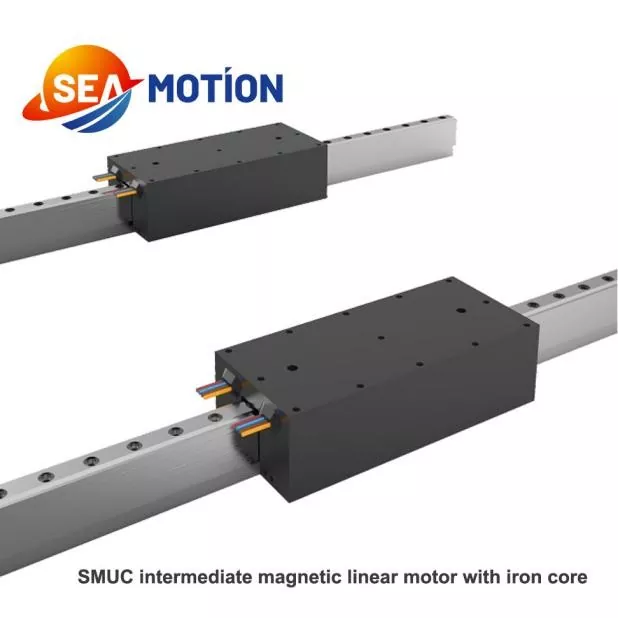

2. SMUC serie mellem magnetisk lineær motor med jernkerne

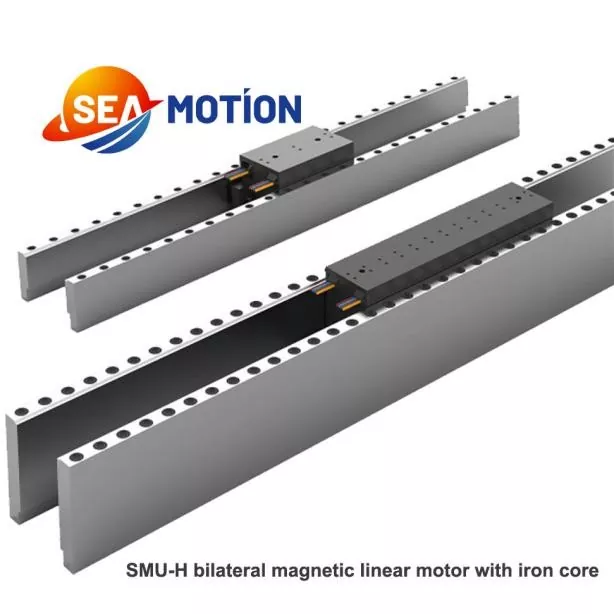

3. SMU-H serie bilateral magnetisk lineær motor med jernkerne

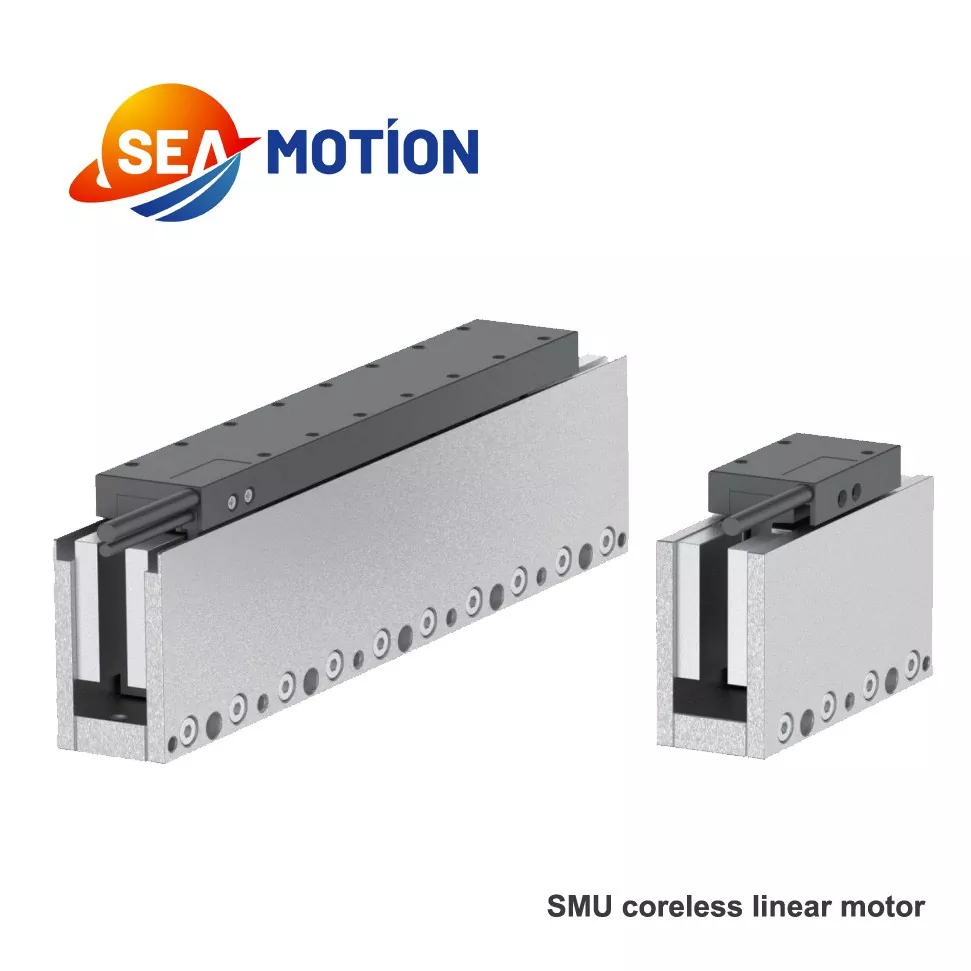

4. SMU serie bilateral magnetisk lineær motor uden jernkerne

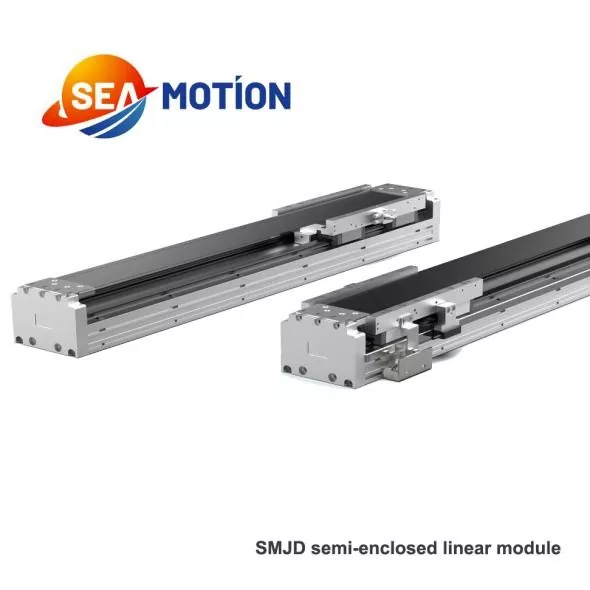

Den semi-lukkede SMJE-serie fås også.

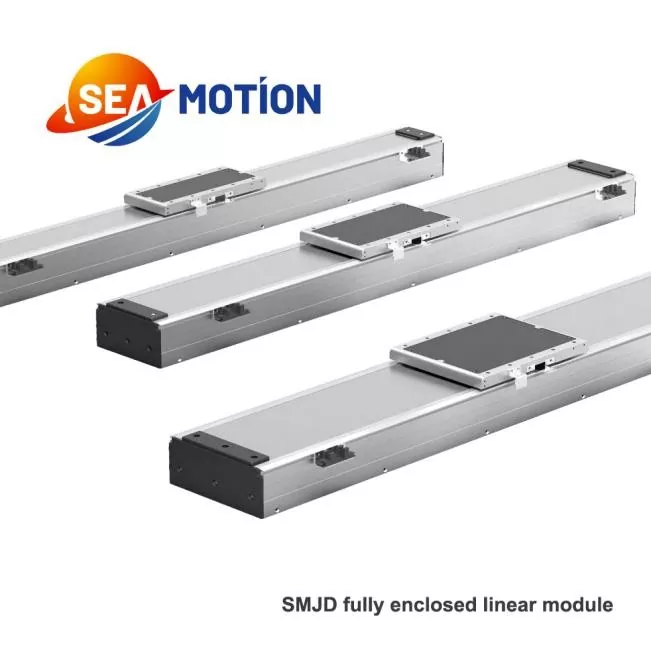

Fuldt lukket SMJD

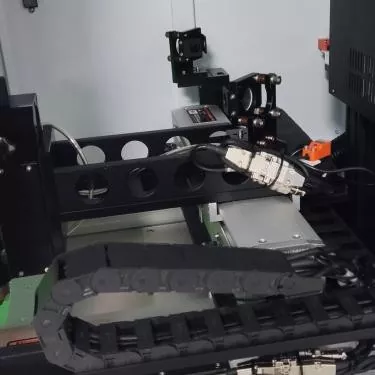

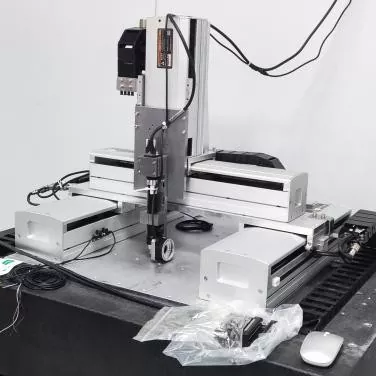

Baseret på lineære motorer har vi også udviklet og produceret forskelligt udstyr, såsom højpræcisions laserskæreudstyr og visuel genkendelses- og inspektionsudstyr.

Produktparameter

Kategori	Parameter	Symbol	Enhed	SMU21-78		SMU21-138		SMU21-198		SMU21-258
	Optrækstype	—	—	N	S	N	S	N	S	N	S
	Motortype	—	—	Trefaset synkron kerneløs 230Vac rms (325Vdc)
Præstationsparametre	Spidstryk	Fp	N	105		210		315		420
	Kontinuerlig fremdrift	Fc	N	30		60		90		120
	Max hastighed ved 311V	Vmax	m/s	18	30	9	18	10	13	7.5	18
	Motorkraft konstant	K	N/Våben	20	11	37.5	20	33	26.5	44	20
	Motor konstant	S	N²/W	21		42		63		84
Elektriske parametre	Spidsstrøm	IP	Våben	5.6	9.5	5.6	10.5	9.5	11.9	9.5	21
	Kontinuerlig strøm	Ic	Våben	1.6	2.7	1.6	3	2.7	3.4	2.7	6
	Ryg elektromotorisk kraft konstant	Bemf	V/(m/s)	16	9.5	32	16	28.5	22.5	38	16
	Enkeltfase modstand	Rph	Ω	5.5	2	11	2.8	6	3.6	8	1.6
	Enfaset induktor	Lph	mH	1.9	0.7	3.85	1	2.1	1.26	2.8	0.55
	Elektrisk tidskonstant	Te	ms	0.35		0.35		0.35		0.35
Termiske parametre	Maksimal kontinuerlig effekt	Pc	W	49		100		145		195
	Termisk modstand	Rth	℃/W	1.73		0.85		0.58		0.45
Mekaniske parametre	Magnetisk sporvægt	Wm	kg/m	4.8		4.8		4.8		4.8
	Spolevægt	Wc	kg	0.08		0.16		0.24		0.32
	Spolen længde	L	mm	78		138		198		258
	Motorisk attraktion	Fa	N	0		0		0		0
	Magnetisk tonehøjde	T	mm	30		30		30		30

Den udsender direkte lineær bevægelse, uden transmissionsspild, uden slid, ultrahøj præcision og ultrahurtig acceleration og deceleration, hvilket gør dem til en kernekomponent i avanceret præcisionsbevægelseskontrol.

Specifikke applikationer:

I. Halvledere og skærmpaneler

Litografi maskintrin og maskejustering: positionering i nanoskala, kernedriver i chipfremstillingsprocesser

Waferoverførsel, spånpakning, sortering og tape: Ren og støvfri, gentagelig positionering på mikronniveau, cyklustid med høj hastighed

OLED/LCD skæring, laminering og inspektion: Højhastigheds, stabil, vibrationsfri splejsning med lang slaglængde

PCB-boring og lasermikrohulbehandling: Højpræcision, højfrekvent frem- og tilbagegående bevægelse

II. Præcisions CNC-værktøjsmaskiner og formbearbejdning

Højhastigheds 5-aksede bearbejdningscentre, ultrapræcisionsslibemaskiner/drejebænke: Erstatter kugleskruer, ingen slør, acceleration 2g+, ilgang 70m/min, forbedrer overfladefinish og bearbejdningseffektivitet markant

Portalfræsning, laserskæring/gravering, stempling: Høj dynamisk respons, lang slaglængde, lav vedligeholdelse

Ultra-præcisionsbearbejdning af præcisionsforme, optiske komponenter og rumfartsdele

III. Nye energilithiumbatterier og solcelleanlæg (højhastigheds-, højpræcisionsmasseproduktion)

Lithium-batterier: Elektrodestabling, udstansning, vikling, elektrolytinjektion, emballering og inspektion af udseende; ±0,01 mm højpræcisionsstabling, accelererer produktionen og øger energitætheden.

Fotovoltaik: Cellesortering, EL-test og højpræcisionsjustering ved hjælp af strengsvejsemaskiner.

Brintbrændselsceller og energilagringsmoduler: Præcisionssamling

IV. Medicin og sundhed (stille, stabil, sikkerhedskontrol på mikrometerniveau)

CT/MRI-scanningstabeller: Lav hastighed og stabil drift, lav støj, ultralang levetid, præcis frem- og tilbagegående positionering

Minimalt invasive kirurgiske robotter, mikrokirurgiske manipulationsplatforme: Millinewton-niveau kraftkontrol, mikrometer-niveau positionering

DNA-sekventering, biologisk prøveanalyse, præcisionstandudstyr, in vitro diagnostiske instrumenter

V. 3C Electronics Automation

Højhastighedsplaceringsmaskiner, dispenseringsmaskiner, indføringsmaskiner, FPC fleksible printkort limning

Mobiltelefon/halvledermodul montering, synsinspektion, højhastighedssortering

3D-print, præcisionsmetalsprøjtestøbning pick-and-place

VI. Jernbanetransit & Maglev Transport

Lineære motorundergrundsbaner, letbane, undergrundstog: Stærk klatreevne, snæver venderadius, lavt støjniveau og vedligeholdelsesfri drift

Magnetiske levitationstog, intelligente Maglev transportbånd, AGV højhastighedshåndtering

Automatiske stationsdøre, intelligent sporinspektionsudstyr

VII. Intelligent logistik formidling

Workshop Magnetic Levitation Flexible Conveyor Line: Uafhængige vogne, variabel hastighed og sporskifte, højhastighedssortering, støvfrit renrum

Automatisk lager: Højhastighedsløftning, højhastighedssorteringsmaskiner, intelligent ekspressortering

VIII. Afprøvning af militær og rumfart og videnskabelig forskning

Missil-/flyvibrationsteststande, elektromagnetisk katapultsimulering

Satellitantenneinstallation, præcisionskontrol af rumfartsventiler, flybelastningstest

Universitetspræcisionsoptiske platforme, måleinstrumenter i nanoskala, bevægelsesplatforme for høje og lave temperaturer i ekstreme omgivelser

IX. Andre high-end applikationer

Præcisionskoordinatmålemaskiner, risteinspektionsplatforme

Præcisionsforskydningstrin til optiske linsefokuserings- og litografimaskiner

Præcisionstryk, serigrafi og højpræcisionsbindingsudstyr

Produktionsstørrelse og F-V kurve

størrelse / mm

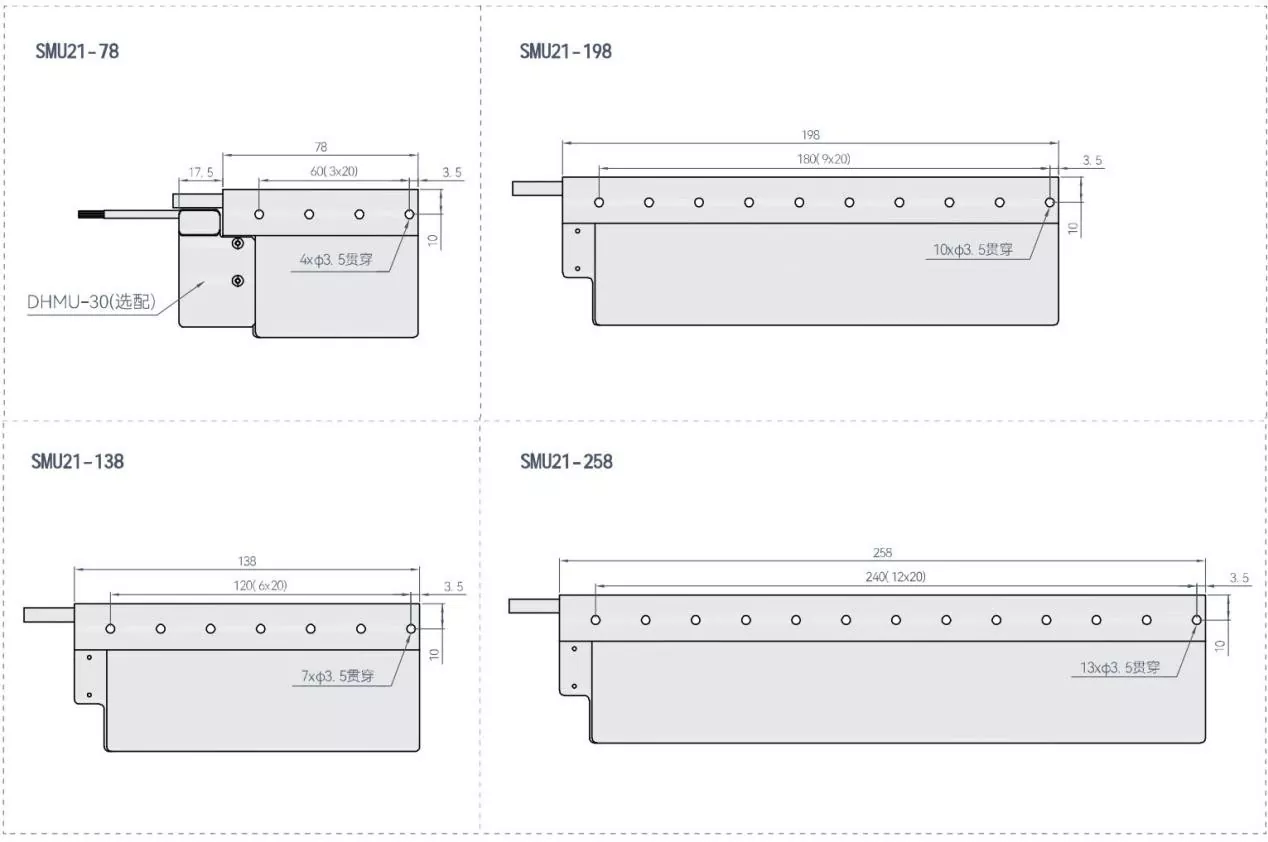

SMU21 mover størrelse

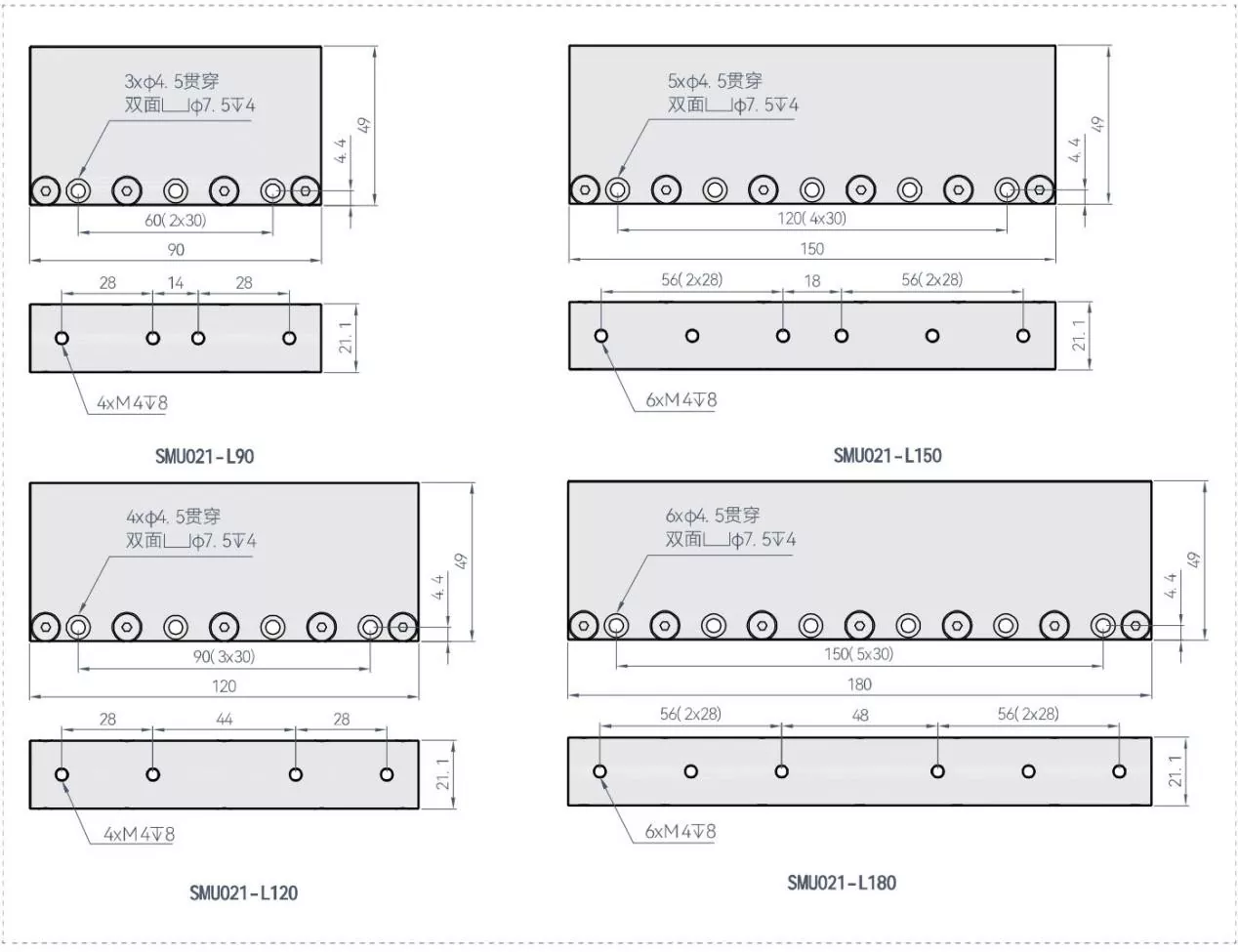

SMU21 stator størrelse

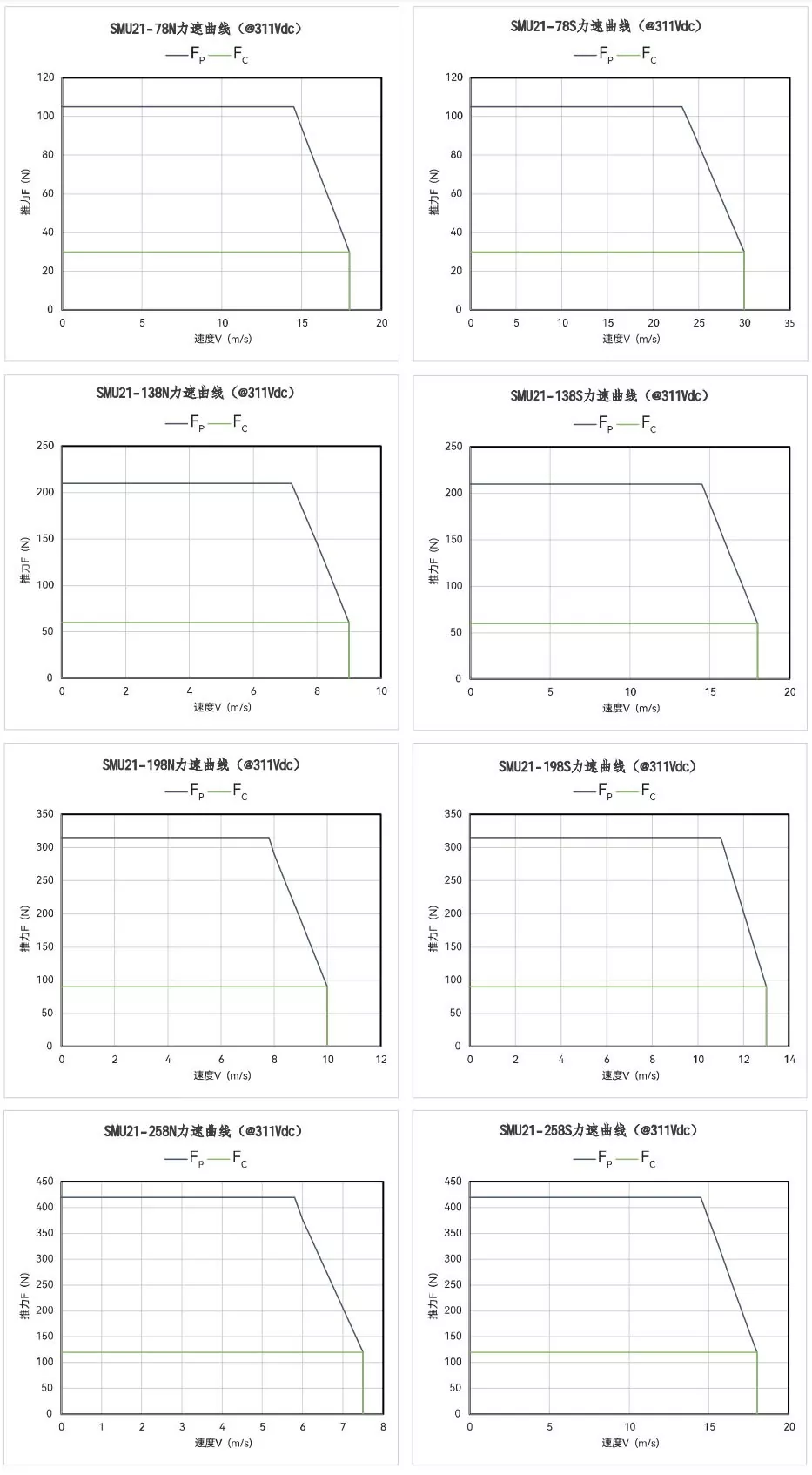

SMU21 F-V kurve
