Da industriel automatisering kræver højere nøjagtighed, hurtigere cyklustider og mere pålidelig bevægelseskontrol,HAVBEVÆGELSEgiver avanceretlineær drivmotorløsninger designet til krævende præcisionsapplikationer. Ved at konvertere elektrisk energi direkte til lineær bevægelse eliminerer disse motorer behovet for konventionelle mekaniske transmissionskomponenter i kørebanen, hvilket hjælper udstyrsproducenter med at forbedre positioneringsydelsen, reducere slørrelaterede fejl og optimere produktionseffektiviteten.
Artikeloversigt:En lineær drivmotor leverer direkte, kontrolleret lineær bevægelse til præcisionsfremstilling og automatiseret udstyr. Denne vejledning forklarer, hvordan teknologien fungerer, sammenligner jernkerne- og jernløse designs, gennemgår vigtige ydeevneparametre og udforsker anvendelser inden for halvlederfremstilling, CNC-bearbejdning, ny energiproduktion og industriel inspektion. Den skitserer også praktiske udvælgelseskriterier for at hjælpe ingeniører og indkøbsteams med at identificere en passende løsning.
En lineær drivmotor er en elektromagnetisk aktuator, der genererer lige-line bevægelse direkte, snarere end at producere roterende bevægelse, der skal konverteres gennem en kugleskrue, bælte eller gearmekanisme. Det er meget udbredt i applikationer, hvor præcis positionering, hurtig acceleration, jævn bevægelse og gentagelig drift er afgørende.
I et typisk direkte-drev-arrangement interagerer en elektromagnetisk bevægelig komponent med et permanent magnetspor for at generere tryk. Når den er integreret med et passende servodrev, positionsfeedback-enhed og lineær guide, bliver motoren en del af en kontrolleret bevægelsesakse.
I modsætning til konventionelle skruedrevne systemer fjerner et direkte-drevet design mekanisk transmissionsspild fra kørebanen. Dette gør det særligt attraktivt til applikationer, der kræver hyppige retningsændringer, højhastighedspositionering og ensartet bevægelsesnøjagtighed.
HAVBEVÆGELSE tilbyder flere lineære motorkonfigurationer, herunder SMJ flade magnetiske jernkerne-serier, SMUC mellemliggende magnetiske jernkerne-serier, SMU-H bilaterale magnetiske jernkerne-serier og SMU bilaterale magnetiske jernløse serier. Halvlukkede SMJE- og fuldt lukkede SMJD-konfigurationer er også tilgængelige til applikationsspecifikke krav.
For mere produktinformation, besøg SEA MOTION lineær drevmotor produktside.
Arbejdsprincippet for en lineær drivmotor er baseret på elektromagnetisk kraft. Et kompatibelt servodrev leverer kontrolleret elektrisk strøm til motorviklingerne. Det resulterende magnetfelt interagerer med de permanente magneter langs motorbanen og genererer lineært tryk.
Controlleren justerer strøm- og bevægelseskommandoer i henhold til den ønskede position, hastighed og acceleration. Når en feedback-enhed er indbygget, kan styresystemet løbende sammenligne den faktiske bevægelse med målpositionen og korrigere afvigelser.
Et typisk lineært bevægelsessystem omfatter følgende komponenter:
Fordi motoren genererer lineært tryk direkte, undgår den stigningsfejl, slør og transmissionsoverholdelse, der kan påvirke skrue- eller remdrevne mekanismer. Den samlede nøjagtighed afhænger dog stadig af encoder, servotuning, guidekvalitet, termisk stabilitet, monteringspræcision og maskinstruktur.
Direkte drev eliminerer mekanisk transmissionsspild, hvilket gør det lettere at opnå ensartet positionering og repeterbarhed. Dette er værdifuldt til præcisionsskæring, placering af elektroniske komponenter, optisk inspektion og automatiseret samling.
Lineære motorer kan reagere hurtigt på ændringer i bevægelseskommandoer. I passende konfigurationer muliggør dette kortere overførselstider, hurtigere frem- og tilbagegående bevægelser og forbedret gennemløb i højcyklusproduktionsudstyr.
Fjernelse af skruen, remmen eller geartransmissionen fra kørebanen reducerer slid forbundet med disse komponenter. Vedligeholdelseskravene kan derfor falde, selvom føringer, lejer, køleudstyr og andre systemkomponenter stadig kræver passende service.
Med passende feedback og kontroljustering kan en lineær drivmotor give stabil bevægelse på tværs af gentagne driftscyklusser. Dette hjælper producenter med at opretholde ensartede behandlingsbetingelser under præcisionsinspektion, limning, dispensering og bearbejdning.
Lineære motorer kan understøtte kort-slags positionering, lang bevægelse og synkroniserede multi-akse arrangementer. Deres egnethed afhænger af det nødvendige tryk, sporlængde, installationsplads, termisk design og kontrolarkitektur.
Forskellige lineære motorstrukturer adresserer forskellige tekniske prioriteter. Valget mellem design med jernkerne og jernfrit design bør baseres på applikationens krav til trykkraft, kraftbølgetolerance, magnetisk tiltrækning, termisk adfærd og tilgængelig installationsplads.
| Motor design | Hovedkarakteristika | Potentielle applikationer | Udvælgelseshensyn |
|---|---|---|---|
| Flad magnetisk jernkerne | Kompakt magnetisk struktur og højt trykpotentiale | CNC-udstyr og industriel automation | Evaluer kraft krusning og magnetisk tiltrækning |
| Mellem magnetisk jernkerne | Alternativt magnetisk og mekanisk arrangement | Specialiserede præcisionsbevægelsesakser | Kontroller monteringsgeometri og påkrævet tryk |
| Bilateral magnetisk jernkerne | Dobbeltsidet magnetisk arrangement | Højdynamisk industriel positionering | Vurder strukturel integration og magnetiske kræfter |
| Bilateral magnetisk jernfri | Ingen jernkerne i den bevægelige spolesamling | Præcisionsinspektion, elektronisk samling og lav-kraft-rippel applikationer | Bekræft kontinuerlige tryk- og termiske grænser |

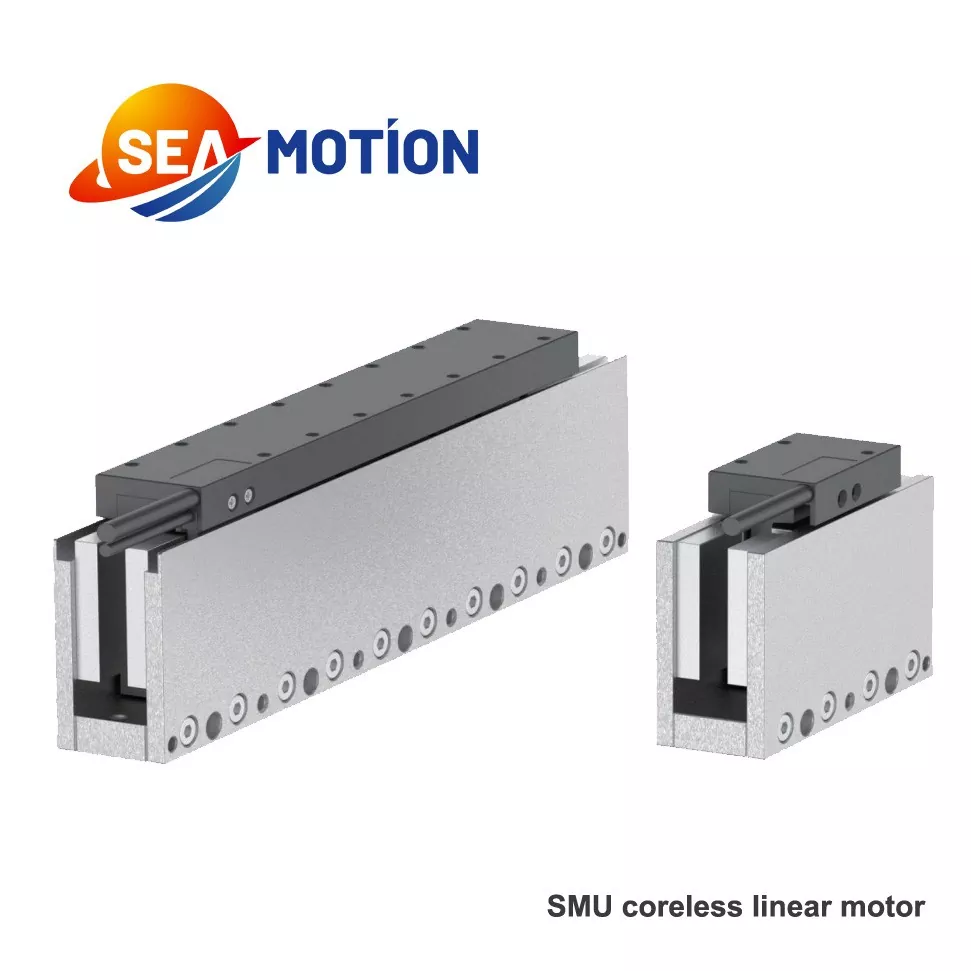

HAVBEVÆGELSEs SMU-serie giver en jernfri mulighed for applikationer, hvor jævn bevægelse og lav magnetisk tiltrækning er vigtige designovervejelser. SMJ-, SMUC- og SMU-H-familierne giver jernkerne-alternativer til andre kombinationer af krav til trykkraft, størrelse og integration.
Designkarakteristika varierer fra model til model. Ingeniører bør gennemgå de relevante kraft-hastighedskurver, måltegninger og driftsgrænser, før de afslutter et motorvalg.
At vælge en lineær drivmotor kræver mere end at sammenligne maksimal hastighed eller spidstryk. Motoren skal opfylde både de kortvarige krav til acceleration og de kontinuerlige krav i produktionscyklussen.
Følgende tabel opsummerer repræsentative specifikationer udgivet for SEA MOTION SMU21 jernløse lineære drivmotorer.
| Parameter | SMU21-78 | SMU21-138 | SMU21-198 | SMU21-258 |
|---|---|---|---|---|
| Højeste trækkraft | 105 N | 210 N | 315 N | 420 N |
| Kontinuerlig fremdrift | 30 N | 60 N | 90 N | 120 N |
| Spolens længde | 78 mm | 138 mm | 198 mm | 258 mm |
| Maksimal kontinuerlig effekt | 49 W | 100 W | 145 W | 195 W |
| Magnetisk tonehøjde | 30 mm | 30 mm | 30 mm | 30 mm |
Vigtig:Tabellen opsummerer værdier på modelniveau fra den offentliggjorte seriespecifikation. Maksimal hastighed, strøm, viklingskonfiguration og andre elektriske egenskaber varierer efter model og viklingsmulighed. Se producentens komplette datablad, før du træffer tekniske beslutninger.
Når du gennemgår et specifikationsark, skal du prioritere disse parametre:
For den mest pålidelige sammenligning skal du evaluere den forventede belastning, accelerationsprofil, driftscyklus og termiske forhold sammen i stedet for at vælge en motor baseret på en enkelt overskriftsspecifikation.
Kombinationen af direkte drev, dynamisk respons og kontrollerbar positionering gør lineære drivmotorer velegnede til en bred vifte af industrielle applikationer.
Waferhåndtering, præcisionsjustering, inspektionstrin og skærmpanelbehandling kan kræve gentagelig bevægelse med minimal positioneringsfejl. Lineære motorer hjælper udstyrsdesignere med at bygge responsive bevægelsesakser til disse krævende processer.
Højhastighedsbearbejdningscentre, laserskæringssystemer og præcisionsgraveringsudstyr kan drage fordel af hurtig acceleration og fjernelse af skruetræk. Maskinstivhed, skærekræfter og termisk kontrol er fortsat vigtige for den endelige bearbejdningsnøjagtighed.
Håndtering af batterielektroder, stabling, komponentjustering og inspektion af fotovoltaiske celler involverer ofte gentagne højhastighedsbevægelser. En motor af den rigtige størrelse kan hjælpe med at koordinere disse operationer og samtidig opretholde en ensartet positionering.
Elektronikfremstilling bruger præcisionsbevægelse til komponentplacering, dispensering, limning, sortering og visuel inspektion. Direkte drevne akser kan understøtte korte cyklustider og kontrolleret bevægelse på tværs af gentagne operationer.
Billedplatforme, laboratorieinstrumenter og videnskabeligt måleudstyr kan kræve jævn, kontrolleret bevægelse. Det passende motor- og feedbacksystem skal vælges i henhold til krav til støj, nøjagtighed, renlighed, sikkerhed og driftscyklus.
HAVBEVÆGELSE udvikler også udstyr baseret på lineær motorteknologi, herunder højpræcisions laserskæring og visuel genkendelse og inspektionssystemer. Udforsk dens lineære motorløsninger for at forstå det bredere produktsortiment.
En struktureret udvælgelsesproces hjælper med at reducere tekniske ændringer og undgå underdimensionerede eller unødvendigt dyre bevægelseskomponenter. Inden du anmoder om et tilbud, skal du definere driftsbetingelserne så klart som muligt.
Det er også nyttigt at spørge leverandøren om måltegninger, kraft-hastighedskurver, elektriske specifikationer, anbefalet drevkompatibilitet og teknisk support under idriftsættelse.
For indkøbsteams omfatter yderligere overvejelser produktionskonsistens, inspektionsprocedurer, leveringskapacitet, tilgængelighed af reservedele og eftersalgssupport. SEA MOTION rapporterer, at dets opgraderede rene værksted gik i drift i begyndelsen af 2026, hvilket øgede produktionskapaciteten og understøtter forbedret produktkonsistens og leveringseffektivitet.
En konventionel roterende servomotor producerer rotationsbevægelse, der kan kræve en kugleskrue, rem eller gearkasse for at skabe lineær forskydning. En lineær drivmotor genererer direkte trykkraft direkte, hvilket eliminerer behovet for de mekaniske transmissionskomponenter i drivvejen.
Ja. Lineære motorer kan give hurtig acceleration og højhastighedspositionering, når motoren, servodrevet, feedbacksystemet og den mekaniske struktur er korrekt afstemt. Den opnåelige ydeevne afhænger af den specifikke model og anvendelsesforhold.
Jernkernemotorer bruger en jernkerne i den elektromagnetiske samling og kan give høj tryk i et kompakt design. Jernløse motorer eliminerer jernkernen i den bevægelige spolesamling, hvilket kan reducere tandhjul og magnetisk tiltrækning. Det bedste valg afhænger af applikationens krav til kraft, glathed og integration.
Den direkte drevne mekanisme eliminerer slitage forbundet med konventionelle skrue- eller remtransmissioner. Det komplette bevægelsessystem kan dog stadig kræve guidesmøring, kabelinspektion, rengøring, vedligeholdelse af kølesystemet og periodiske ydelseskontrol.
Beregn den nødvendige kraft gennem hele driftscyklussen, inklusive acceleration, friktion, eksterne belastninger og proceskræfter. Evaluer derefter driftscyklussen og de termiske forhold. Den valgte motor skal opfylde løbende krav såvel som spidskraftkrav.
HAVBEVÆGELSE tilbyder SMJ, SMUC, SMU-H og SMU lineære motorserier sammen med semi-lukkede SMJE og fuldt lukkede SMJD-konfigurationer. Tilgængelighed og egnethed skal bekræftes med producenten i henhold til den nødvendige vandring, kraft, installationsbetingelser og anvendelse.
Angiv den nødvendige trykkraft, bevægelige masse, slaglængde, maksimal hastighed, acceleration, driftscyklus, installationsdimensioner, strømforsyning, feedbackkrav og påtænkt anvendelse. Deling af relevante tegninger eller eksisterende udstyrsspecifikationer kan også hjælpe leverandøren med at anbefale en passende konfiguration.
En lineær drivmotor er en værdifuld mulighed for producenter, der søger præcis positionering, hurtig dynamisk respons og reduceret afhængighed af mekaniske transmissionskomponenter. Dens fordele kan være særligt betydelige inden for halvlederudstyr, CNC-bearbejdning, batteriproduktion, elektronisk samling og automatiseret inspektion. Succesfuld implementering kræver dog omhyggelig evaluering af trykkraft, hastighed, termiske grænser, feedback og mekanisk integration.
HAVBEVÆGELSE giver flere lineære motorkonfigurationer og teknisk support til industrielle motion control-applikationer. Hvis du evaluerer et nyt maskindesign eller opgraderer en eksisterende bevægelsesakse, skal du besøge produktsiden for lineær drivmotor for at gennemgå de tilgængelige muligheder. Kontakt SEA MOTION for at diskutere dine driftskrav, sammenligne passende modeller og indhente produktspecifikationer og et tilbud. For en skræddersyet anbefaling og hjælp til dit næste automatiseringsprojekt,kontakt osi dag.
