Absolut Multi Turn Induktiv Encoder

SEA MOTION er en betroet Kina-leverandør af absolut multi-turn induktiv encoder, der leverer højtydende multi-turn absolut induktive encodere til multi-cyklus kontinuerlig roterende bevægelsesmåling. Ved at bryde begrænsningen for positionering med en enkelt omgang, registrerer denne encoder nøjagtigt rotationsvinkel og samlede omdrejninger inden for flere rotationer via induktiv registrering og intelligent signalbehandling. Den gemmer alle positions- og drejningsdata permanent, uden datatab efter strømmen og uden behov for gentagen nulkalibrering.

Firma video

Parameter

Elektrisk parameter

Denne encoder integrerer høj præcision og mulighed for langdistancemåling. Den understøtter hundredvis eller endda tusindvis af drejninger af kontinuerlig positionsovervågning, mens den bibeholder høj opløsning og lav latency signaloutput. Ved at anvende industriel induktiv teknologi, har den stærk anti-interferensevne, stødmodstand og fugtbestandighed, velegnet til langvarig uafbrudt industriel drift. Den understøtter forskellige industrielle kommunikationsgrænseflader og er kompatibel med komplekse automatiske kontrolsystemer med fremragende stabilitet og skalerbarhed.

Produkt video

Terminal definitioner

Produktstørrelse

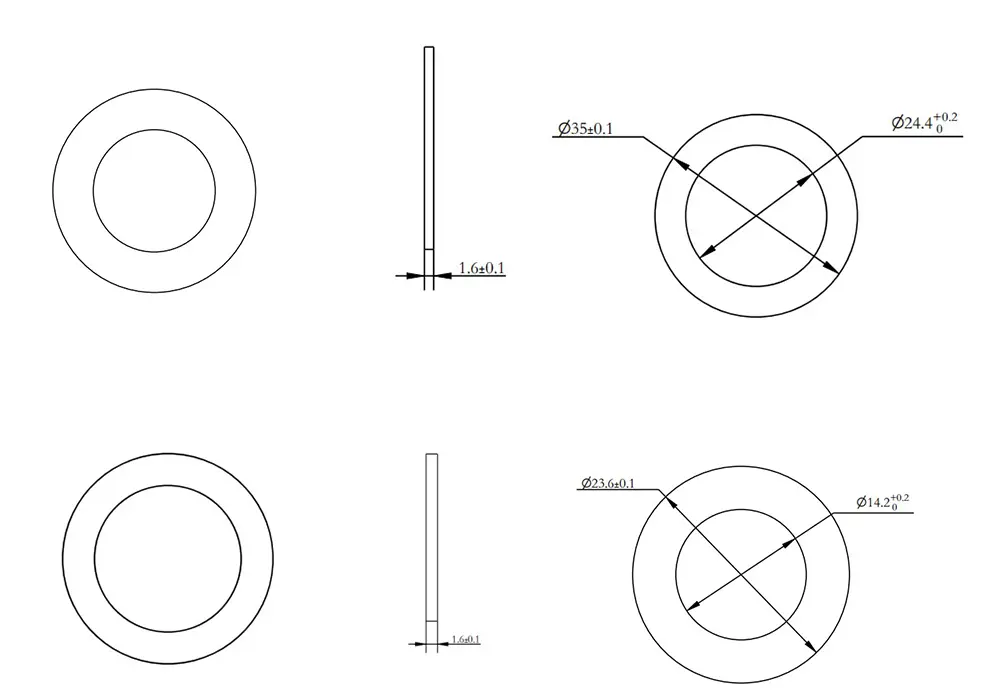

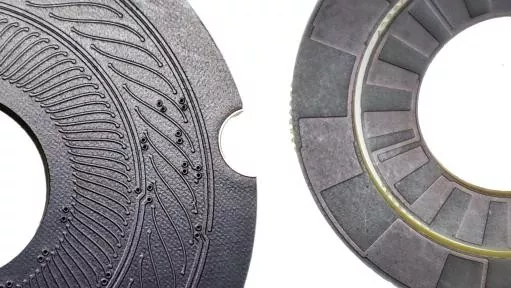

Rotordimensioner / udvendig og indvendig

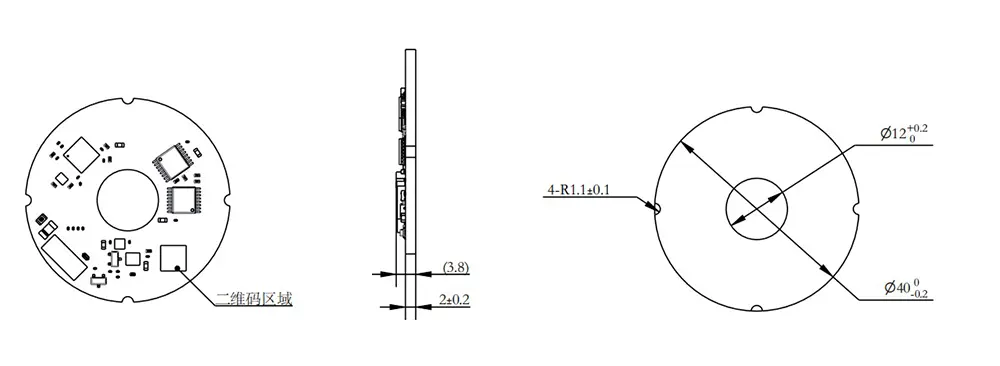

stator dimensioner

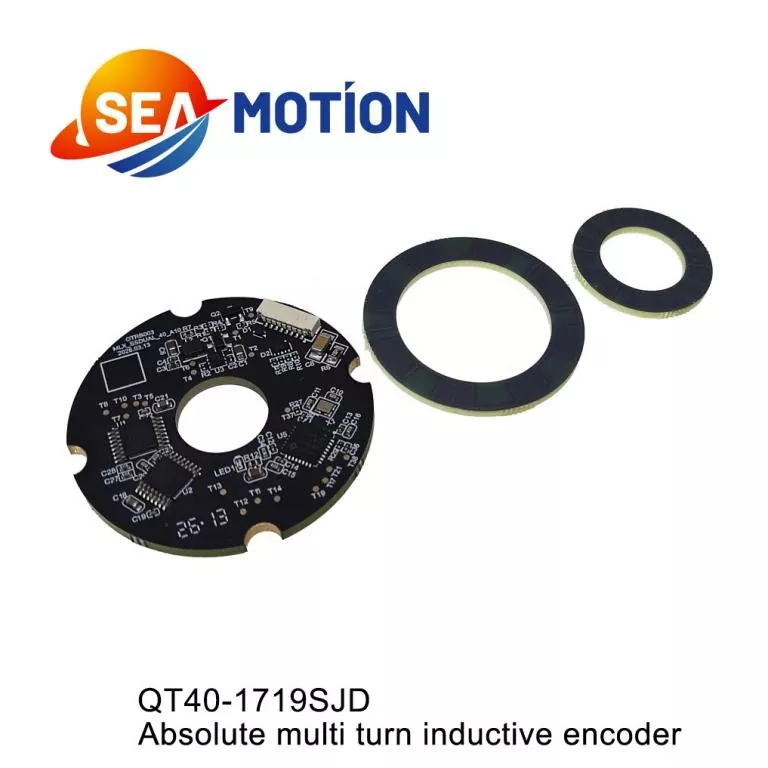

Q T 40- 1719 S JD

①②③  ④  ⑤ ⑥

①-Q: DM Q-serien induktiv encoder

②-T: Lpsilateral dobbelt encoder

③-40: Stator udvendig diameter 40 mm

④-1719: 17: motorencoder opløsning: 17bit;

19:Reducer opløsning:19bit

⑤-S: Signaltype: SPI

⑥-JD: Radial (horisontal terminaludgang)

Den absolutte multi-turn induktive encoder er kerneudstyr til lang- og multi-turn bevægelseskontrol. Det er meget udbredt i tungt industrielt maskineri, elevatortraktionssystemer, vindkraftproduktionsudstyr, rumfarts roterende mekanismer og store automatiserede løfteanordninger. Det giver pålidelig multi-turn position feedback til lange afstande og multi-cycle roterende bevægelser, hvilket garanterer præcis kontrol og sikker drift af stort industrielt udstyr.

Installations video

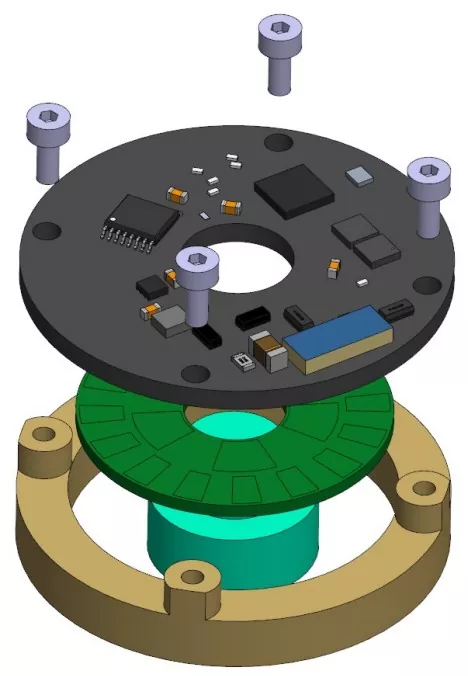

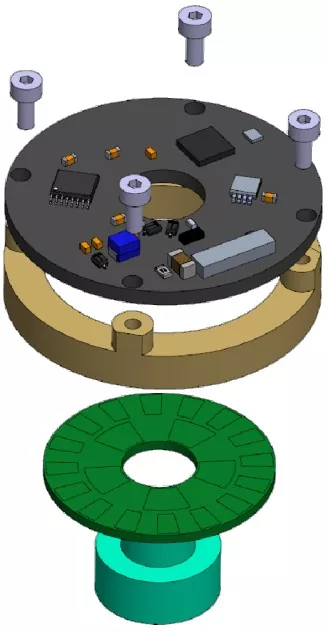

Installationsdiagram                  Værktøjer, der kræves til installation

Phillips momentskruetrækker

1,5 mm sekskantnøgle momentnøgle (metrisk)

4 x M2x5.5 Phillips pan-head skruer med flade skiver

2 x M3x3 sekskantet kop-punkt sætskruer

8 x M1,6x6 Phillips forsænkede skruer

Installationssekvens

Rotor installation:

① Monter encoderrotoren på motorakslen og placer den korrekt;

②Brug DP460 klæbemiddel til sikkert at fastgøre encoderrotorpladen til akselbøsningen.

[Note]:

1) Hvis rotorens højde kræver justering, udfør først tilspændingstrinnet, efter at justeringen er fuldført;

2) For at forhindre skruerne i at løsne sig, påfør gevindlåsende klæbemiddel på gevindhullerne på forhånd eller brug præcoatede skruer.

Det anbefalede tilspændingsmoment er 7 ± 0,2 kgf·cm.

Stator installation:

① Placer encoder-statoren på monteringsfladen og flugt de fire skruehuller ind;

② Brug en stjerneskruetrækker til at skrue de fire skruesamlinger ind én efter én

(M2x5,5 Phillips skrue med pladehoved + flad skivesamling).

[Bemærk]: For at forhindre skruerne i at løsne sig, skal du påføre gevindlåsende klæbemiddel på gevindhullerne på forhånd eller bruge præcoatede skruer. Anbefalet tilspændingsmoment: 2,8 ± 0,2 kgf·cm.
