Lavspændings DC servodrev

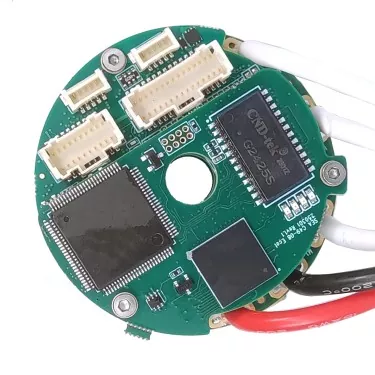

SEA C49 cirkel lavspændings DC servodrev er det mindste produkt i SEA MOTION Ring-serien. Den bruger stadig en DSP+FPGA-arkitektur, hvilket giver den ekstremt kraftfulde databehandlingsfunktioner. SEA C49 understøtter EtherCAT- og CANopen-buskommunikationsprotokoller og understøtter feedback fra forskellige almindelige indkodere. SEA C49 har 6 digitale input-porte og 2 digitale output-porte.

Den hule ringstruktur gør, at produktet nemt kan installeres i motorer og samlingsmoduler.

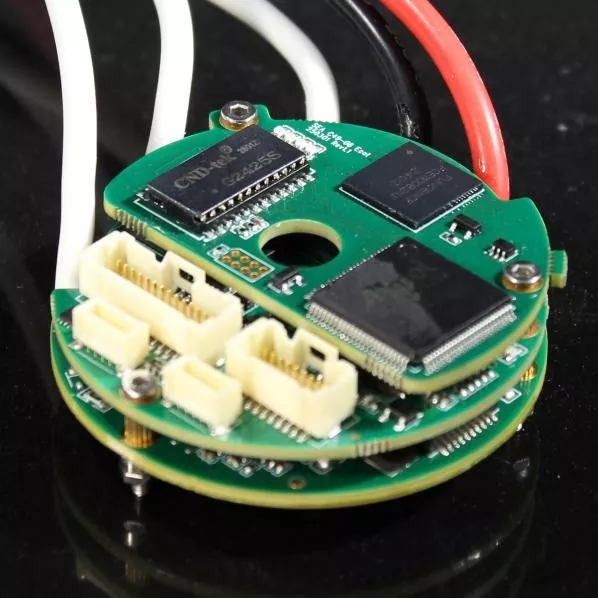

Med hensyn til mærkestrøm understøtter SEA C49 en maksimal busstrøm på 25A, svarende til en effektiv kontinuerlig strøm på 17,7A, og en maksimal kontinuerlig udgangseffekt på 2000W. C49's struktur fortsætter designet af det nederste strømmodul, med drevmodulet og kontrolmodulet arrangeret sekventielt opad.

Den største fordel ved den ringformede hule struktur er dens egnethed til cirkulære produkter, såsom DC servomotorer og ledmoduler.

Produktparameter (specifikation)

SEA C49 har en nominel busstrøm på 1-25A, en kontinuerlig effektiv strøm på 0,7-17,7A og en maksimal kontinuerlig udgangseffekt på 80-2000W.

Som andre produkter i SEA MOTION-serien understøtter SEA C49 feedback fra absolutte encodere, inkrementelle encodere, Hall, analoge og resolvere. Den understøtter også dobbelt feedback, enten inkrementel + absolut eller Hall + absolut.

Med hensyn til databehandling har SEA C49 en strømsløjfebåndbredde større end en 4kHz lukket sløjfe, en strømsamplingtid på 40-125μs, en strømsamplinghastighed på 25kHz og en strømkommuteringsfrekvens på 3kHz.

Produktfunktion og applikation

Som alle SEA MOTION serie lavspændings DC servodrev, kan SEAC49 anvendes til næsten alle high-end applikationer. Den har en toroidformet hul kerne, lille størrelse, høj effekt og understøtter de fleste encoder-feedback-metoder, herunder dobbelt feedback.

Produktet kan prale af høj båndbredde og linearitet, hvor SEA C49 tilbyder en maksimal kontinuerlig udgangseffekt på 2000W. Andre produkter i SEA MOTION-serien tilbyder dog endnu højere udgangseffekt og understøtter højere strømme.

De vigtigste anvendelser af SEA C49 er som følger:

1. Højtydende integrerede servomotorer;

2. Fælles moduler

Produktionsdetaljer

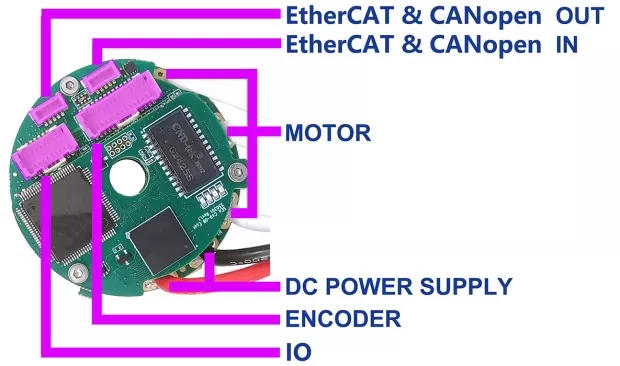

Interface definition af SEA C49

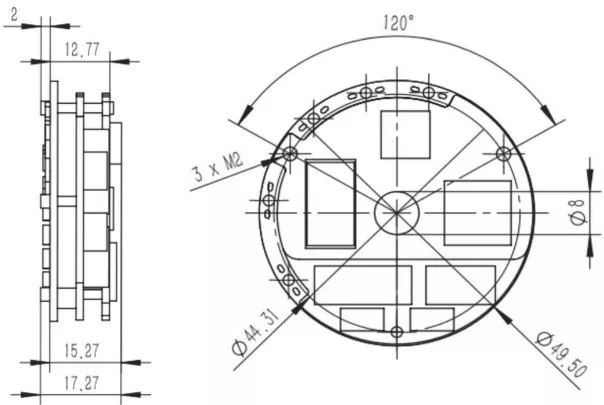

Produktstørrelse / mm

Produkt video
