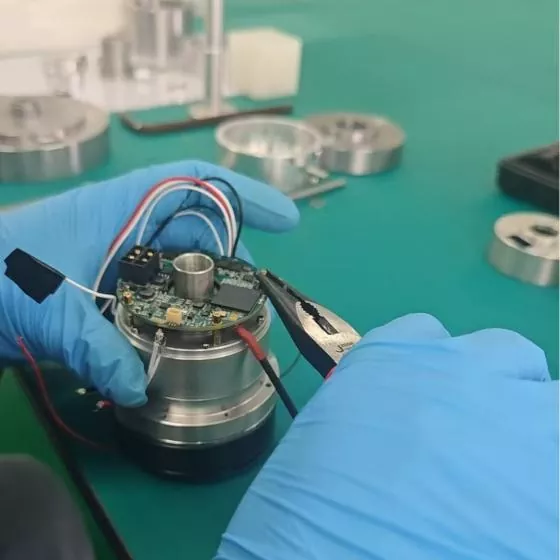

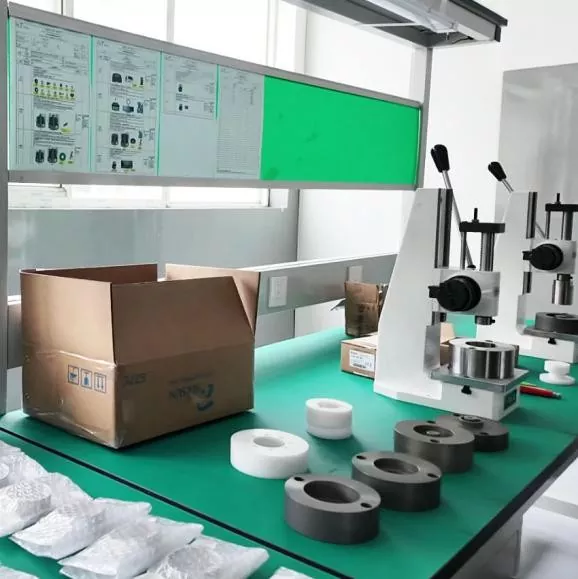

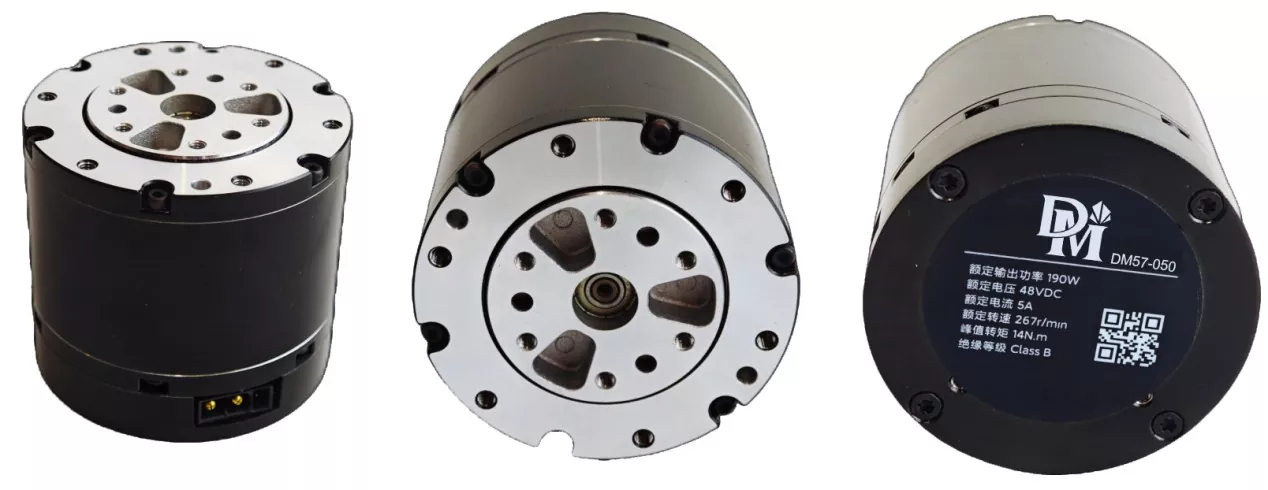

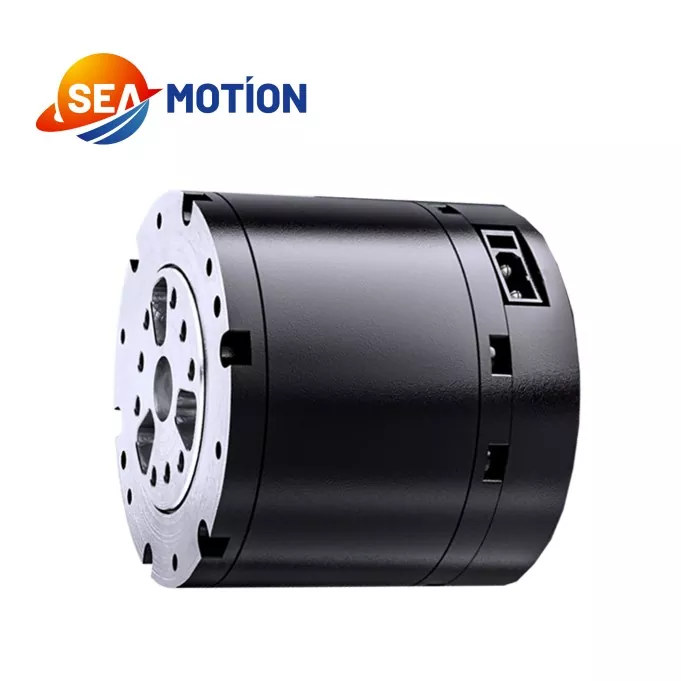

SEA MOTION planetledsmodul er et af vores flagskibs kerneprodukter, optimeret med planetarisk reduktionsstruktur, der kan prale af enklere design og højere omkostningseffektivitet end harmoniske reduktionselementer. Udstyret med højtydende rammeløse drejningsmomentmotorer, dobbelt magnetisk encoder-feedback og eksklusive dedikerede drivere, opnår den stabil drejningsmomentudgang og pålidelig driftsnøjagtighed. Vores team samler seniortalenter i branchen med top robotteknologisk fælles F&U og grænseoverskridende erfaring med forsyningskædestyring. Vi bygger et komplet produktions- og kvalitetskontrolsystem i partnerskab med premium-bearbejdnings- og reduceringsproducenter. Hvert modul gennemgår standardiseret test for at sikre stabil ydeevne og høj omkostningsydelse til industrielle og intelligente robotapplikationer.
|
Parameter |
Værdi |
|
Nominel spænding |
48V |
|
Arbejdsspændingsområde |
24V-60V |
|
Nominel udgangseffekt |
140W±10% |
|
Nominelt drejningsmoment |
5N.m |
|
Topdrejningsmoment |
14N.m |
|
Løberetning |
CW/CCW |
|
Arbejdstemperaturområde |
-20℃ til 50℃ |
|
Arbejdsfugtighedsområde |
5 % til 85 % |
|
Opbevaringstemperaturområde |
-30℃ til 70℃ |
|
Isoleringsgrad |
B |
|
Ingen belastningshastighed |
315rpm±10% |
|
Noload strøm |
0,5 våben |
|
Nominel belastningshastighed |
260rpm±10% |
|
Nominel belastningsfasestrøm/A |
4,7 APK±10 % |
|
Fasespidsstrøm |
15,5 APK±10 % |
|
Isolationsmodstand/statorvikling |
DC 500VAC, 100M ohm |
|
Højspændingsbestandig/stator-skal |
600VAC,1s,2mA |
|
BEF |
0,095 Vrms/rpm±10 % |
|
Tråd modstand |
1,5Ω±10 % |
|
Moment konstant |
1,48N.m/Arm |
|
Motorinduktans |
750μH±20 % |
|
polakker |
28 |
|
Fase |
3 |
|
Drev type |
DSP |
|
Forhold |
10:1 |
|
Vægt/g |
310g±3g |
|
Encoder type og mængde |
Magnetisk /2 stk |
|

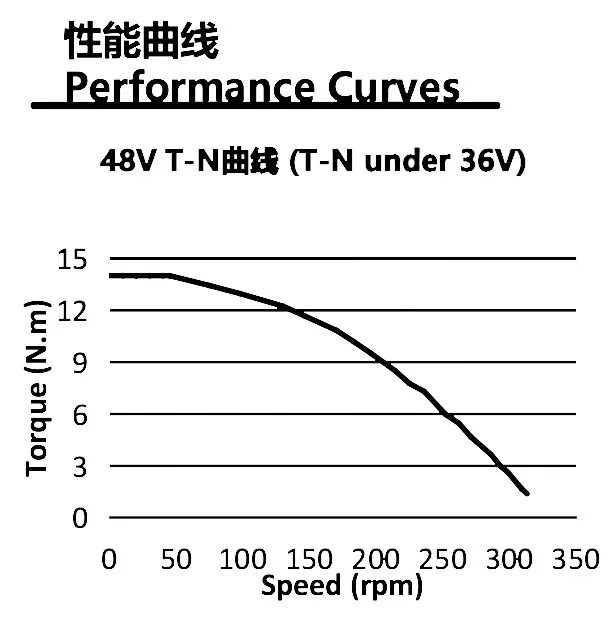

Belastning (N.m) |
Arbejdstid (r) |
|
5 |
Bedømt |
|
7 |
120 |
|
10 |
18 |
|
12 |
10 |
|
14 |
5 |
Med rationelt strukturelt design, stabil dynamisk ydeevne og bemærkelsesværdige prisfordele, sænker SEA MOTION planetledsmodul den industrielle tærskel for robotforbindelsesinstallation. Den dobbelte magnetiske encoder-feedback sikrer nøjagtig bevægelsesregistrering, mens den matchede dedikerede driver optimerer den samlede driftsstabilitet. Det er flittigt brugt i humanoide robotter, maskinhunde og kollaborative arme, der kræver medium og høj præcisionskontrol. Den tilpasser sig også til plukkerobotter og elektriske scootere, hvilket giver holdbar, lavpris og højstabilitetsstøtte til forskellige intelligente mobile og industrielle robotenheder.
