Rammeløs motor

SEA MOTION har været eneforhandler af internationalt anerkendte rammeløse motorer i Kina siden 2019. Vores kundekreds dækker universiteter, forskningsinstitutter og avancerede fremstillingssektorer i hele Kina. Samtidig omfatter vores forsyningskæde en gruppe af fremragende producenter. De er specialiserede inden for forskellige områder og udmærker sig inden for forskellige produkter. Nogle specialiserer sig i skræddersyede, små batch- og specialprodukter og besidder stærke R&D-teams og et stort antal kvalificerede arbejdere. Andre specialiserer sig i at producere store mængder af standard industrielle produkter, besidder ekstremt stærke QC-styringskapaciteter og sikrer fremragende produktkonsistens.

Send forespørgsel

Produkt beskrivelse

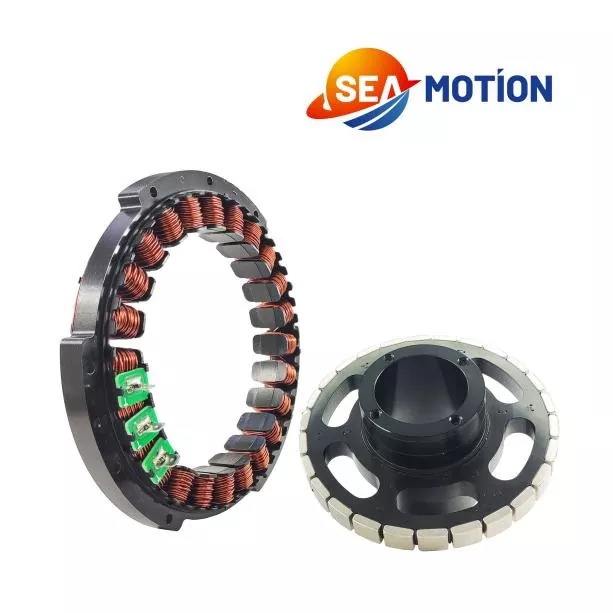

En rammeløs motor er en permanent magnet synkron direktedrevet motor, der er uden skal, lejeløs og akselløs. Den består kun af en stator og en rotor, der er direkte indlejret i udstyret som en del af strukturen, og har høj momenttæthed, nul slør og høj dynamisk respons.

Vores tekniske team vil evaluere kundekrav og vælge en passende leverandør. Vi vil arbejde sammen med leverandørens R&D-team for at designe og validere produktudvalget eller det magnetiske kredsløb. Efter færdiggørelse af løsningen vil vi udføre simuleringer for at sikre pålideligheden og kontrollerbarheden af hele processen.

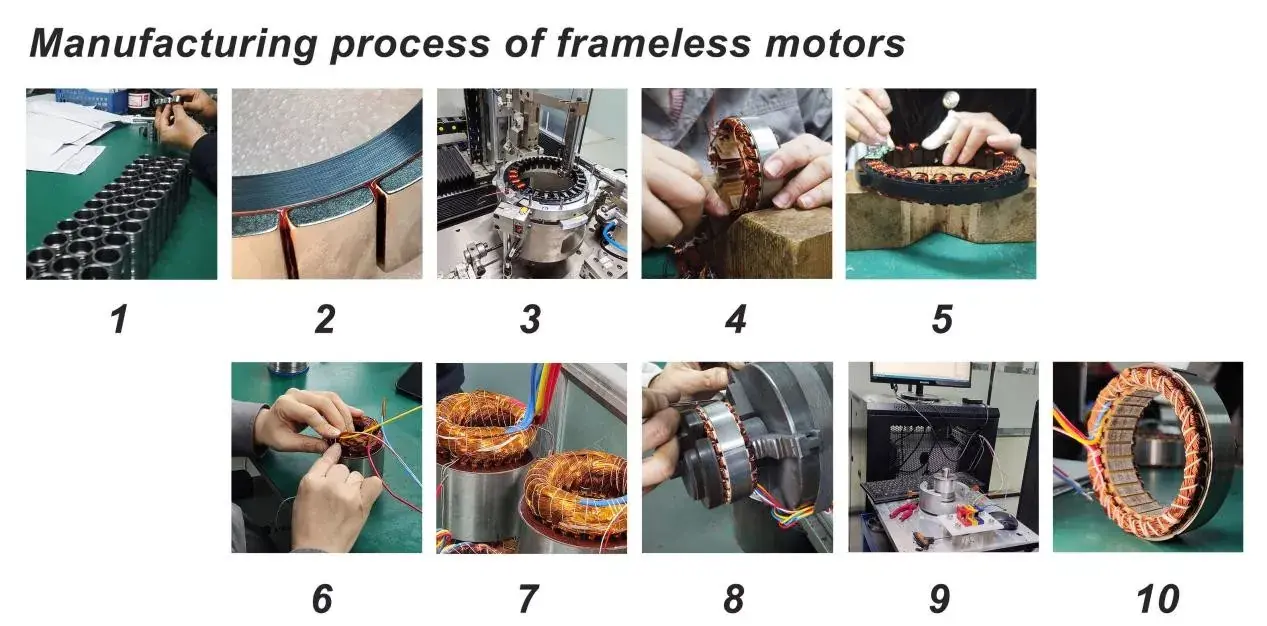

Dernæst kommer den komplekse produktionsproces. Vi har forenklet den rammeløse motorproduktionsproces i ti trin. Følgende er den rammeløse motorproduktionsproces:

1. Materialeinspektion, rotoren i en rammeløs motor kræver præcisionsbearbejdning.

2.Til fastgørelse af de stærke magnetiske plader anvendes et anaerobt klæbemiddel. Nogle højhastighedsrotorer har et lag kulfiber fastgjort til ydersiden af de stærke magnetiske plader for at forhindre, at pladerne bliver slynget af ved for stor centrifugalkraft.

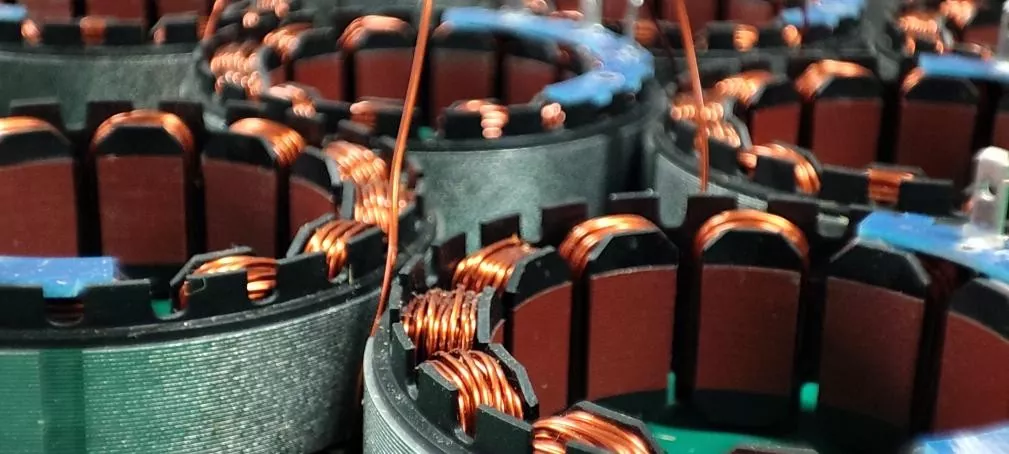

3.Automatiske viklingsmaskiner udfører statorens viklingsarbejde.

4.For nogle små batch- eller kundetilpassede produkter med høje krav til vikling er manuel vikling nødvendig. Manuel oprulning er en yderst teknisk opgave.

5. Organiser viklingerne. Her vil der blive brugt blødt træværktøj for at undgå at beskadige den isolerende lak på viklingsfladen.

6.Lodning, involverer lodning af viklingerne til lederne eller PCB-interfacekortet.

7. Limhældningsprocessen skal udføres i et vakuummiljø for at forhindre luft i at trænge ind, og derefter skal det bages i en ovn.

8.Fjern eventuelt resterende klæbemiddel fra overfladen af statormagnetpladerne.

9.Test omfatter trefaset kontinuitetstest, belastningstest mv.

10.Færdigt produkt

Produktparameter

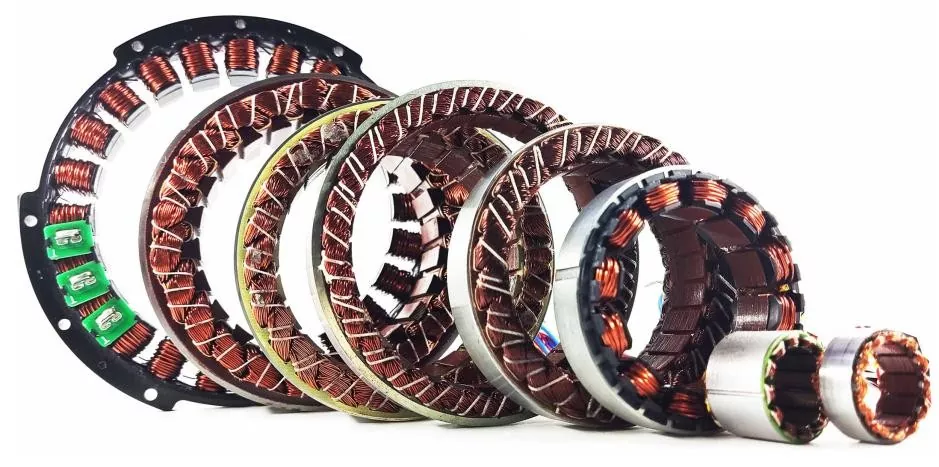

Vi kan levere forskellige viklingsmønstre, magnetiske kredsløbsdesign, emballeringsmetoder og ledningsmetoder i henhold til kundernes behov. Nedenfor er parametrene for vores standardprodukter.

Model	Nominel spænding Vdc	Nominel hastighed rpm	Nominelt drejningsmoment N·m	Nominel effekt W	Nominel strøm A	Spidsstrøm A	Topdrejningsmoment N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

175-ud diameter 175 mm Standardmotorer kan tilpasses med en ydre diameter fra 12 mm til 600 mm. For større og mere specialiserede rammeløse momentmotorer, kontakt venligst vores salgsteam.

Produktfunktion og applikation

Fordelene ved rammeløse motorer er som følger:

1. Høj drejningsmomenttæthed: Momentet er 2-3 gange større end almindelige servoer for samme volumen, med fremragende egenskaber ved lav hastighed og højt drejningsmoment.

2. Nul slør + høj præcision: Gearløs/koblingsfri, gentagelsesnøjagtighed op til ±1 buesekund, høj stivhed og stærk anti-forstyrrelse.

3. Ultrahøj dynamisk respons: Ekstremt lav rotorinerti, responsfrekvens > 1kHz, velegnet til højhastigheds start-stop og hyppig bakning.

4. Kompakt og let: Eliminering af huset og transmissionskomponenterne reducerer volumen/vægten med 30 %-50 %, hvilket letter hule kabler.

5. Lang levetid og vedligeholdelsesfri: Ingen børster, ingen gearslid, levetid op til titusindvis af timer, kun lejer er forbrugsstoffer.

6. Fleksibelt design: Ydre diameter, indre diameter og længde kan tilpasses i henhold til udstyrsformen og understøtter hule gennemgående huller (til kabling/rørledningspassage).

Specifikke applikationer omfatter:

1. Humanoide/Collaborative Robots: Leddrevne (letvægts, hule ledninger, højt drejningsmoment).

2. Halvleder-/paneludstyr: Wafer-trin, litografimaskiner, præcisionsroterende trin.

3. Medicinsk udstyr: Kirurgiske robotter, CT/MRI-scannere.

4. Rumfart: Servomotorer, satellitantenner, optoelektroniske pods.

5. CNC-værktøjsmaskiner: Direkte drevne roterende trin, højhastighedsspindler, fem-akset forbindelse.

Produktionsdetaljer og størrelse / mm

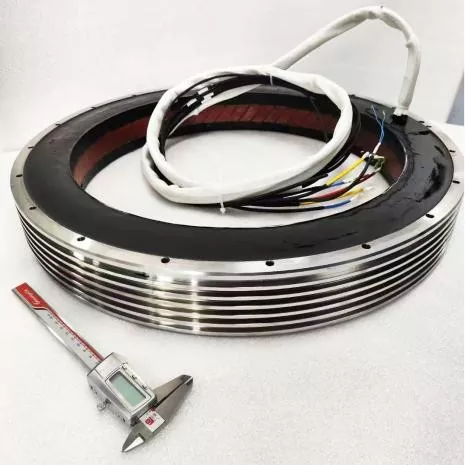

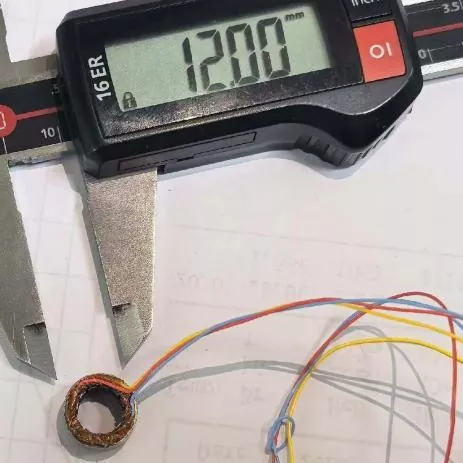

Udover standard industriprodukter accepterer vi tilpassede rammeløse motorordrer. Vores tilpassede størrelser spænder fra en minimum udvendig diameter på 12 mm til 600 mm.
