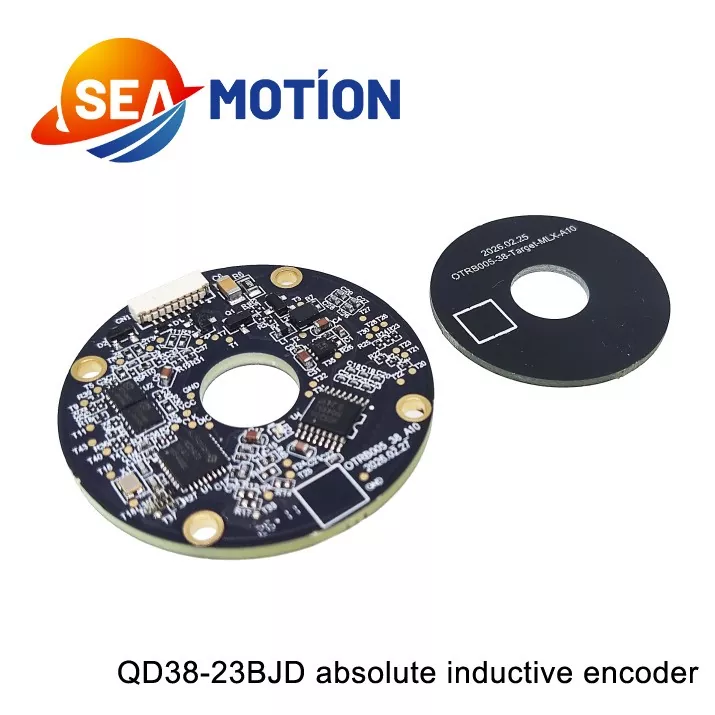

Absolut induktiv koder

Systemet stammer fra teknologi i bilindustrien og arver mange års moden forskning og udvikling og masseproduktionserfaring i nye driv-by-wire chassis til energikøretøjer og elektriske kørepositionssensorer, udviklet i henhold til pålidelighedsstandarder for automotive. Den har højpræcisionspositionsfeedback med detektionsnøjagtighed ned til lysbuens andet niveau, hvilket giver præcis vinkelføling for robotled og sikrer stabilitet i bevægelseskontrol. Det kan også prale af stærke anti-interferensegenskaber.

Ved at bruge induktivt princip og dedikerede signalbehandlingsalgoritmer, og efter at have gennemgået næsten hundrede runder af EMC og holdbarhedstest, tilpasser den sig til højhastighedsmotordrift og stærke magnetiske interferensmiljøer.

Fremragende batch-konsistens: Ved at stole på automotive-grade automatiserede produktionslinjer og end-to-end kvalitetskontrol opfylder batch-to-batch-konsistens kravene til storskala robotproduktion.

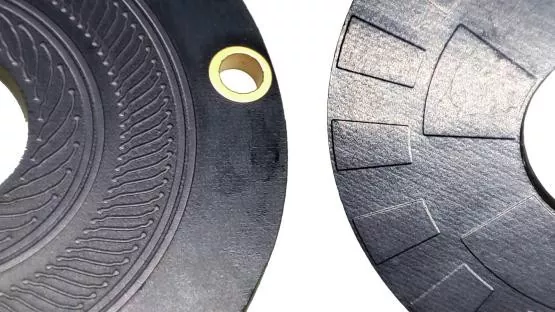

Kompakt struktur og stærk tilpasningsevne: Ring-PCB-spolen og ætset ledende pladespillerstruktur er lille i størrelse, nem at installere og passer perfekt til forskellige hulakselledsmoduler.

Firma video

Parameter

Elektrisk parameter

Denne encoder har enestående miljøtilpasningsevne og strukturel holdbarhed. Dets berøringsfrie arbejdsprincip eliminerer mekanisk slid, hvilket giver langsigtet vedligeholdelsesfri drift. Den er immun over for omstrejfende magnetiske felter, støv, fugt og vibrationer og tilpasser sig perfekt til barske industrielle miljøer. Med høj opløsning op til 23 bit og lav signalforsinkelse understøtter den almindelige kommunikationsprotokoller, herunder SSI og BiSS-C, og leverer nøjagtig og hurtig positionsfeedback. Den kompakte og lette struktur muliggør også fleksibel installation i begrænsede udstyrsrum.

Produktvideo

Terminal definitioner

Produktstørrelse

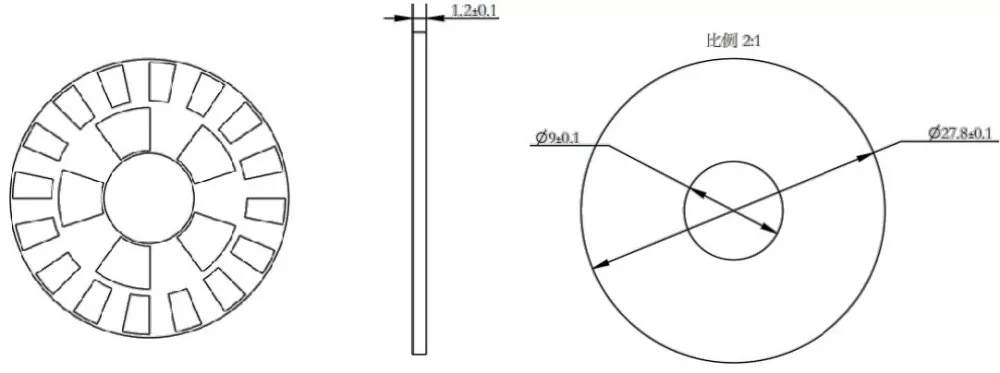

Rotor dimensioner

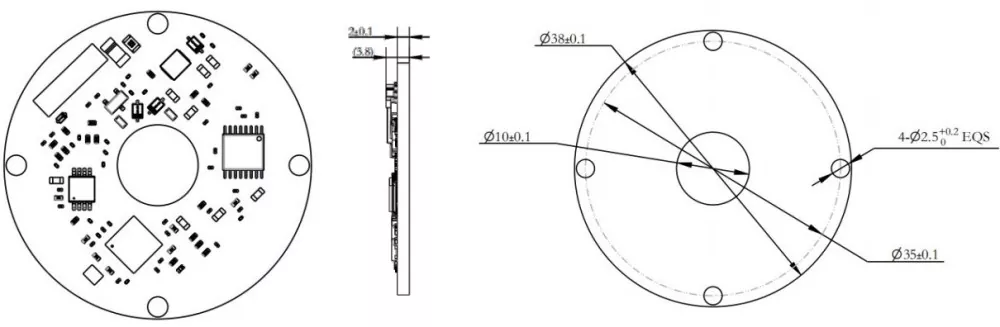

stator dimensioner

Q D 38 - 23 B JD

①②③  ④ ⑤⑥

①-Q: DM Q-serien induktiv encoder

②-D: Enkelt encoder

③-38: Udvendig diameter 38 mm

④-23: Encoder-opløsning: 23-bit

⑤-B: Signaltype: BiSS-C

⑥-JD: Radial (horisontal terminaludgang)

Udbredt i industriel automatisering og præcisionsbevægelseskontrolscenarier, den absolutte induktive encoder betjener robotarme, automatiserede samlebånd, CNC-værktøjsmaskiner og servomotorsystemer. Det gælder også for pakkemaskineri, tekstiludstyr og intelligente logistikanordninger, der giver stabile positions- og vinkelmålingsdata for at sikre nøjagtigheden, effektiviteten og sikkerheden af ​​automatiserede produktionsoperationer.

Installationsvideo:

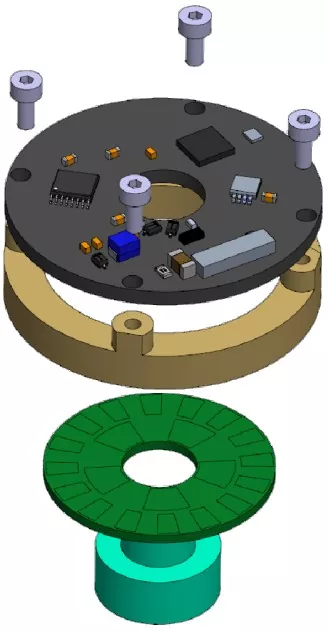

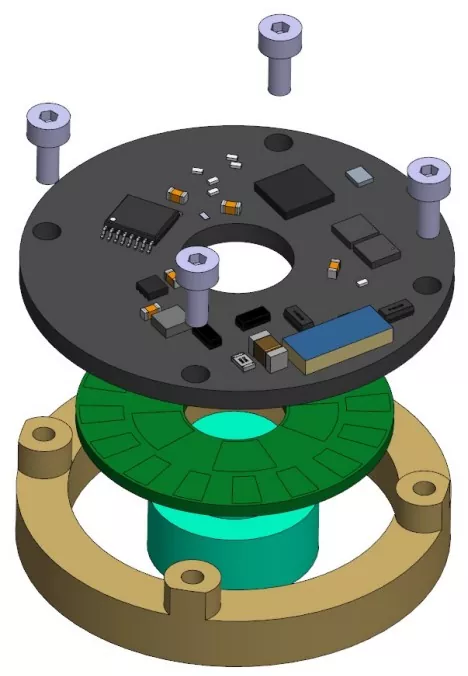

Installationsdiagram                 Værktøjer, der kræves til installation

Phillips momentskruetrækker

1,5 mm sekskantnøgle momentnøgle (metrisk)

4 x M2x5.5 Phillips pan-head skruer med flade skiver

2 x M3x3 sekskantet kop-punkt sætskruer

8 x M1,6x6 Phillips forsænkede skruer

Installationssekvens

Rotor installation:

① Monter encoderrotoren på motorakslen og placer den korrekt;

②Brug DP460 klæbemiddel til sikkert at fastgøre encoderrotorpladen til akselbøsningen.

[Note]:

1) Hvis rotorens højde kræver justering, udfør først tilspændingstrinnet, efter at justeringen er fuldført;

2) For at forhindre skruerne i at løsne sig, påfør gevindlåsende klæbemiddel på gevindhullerne på forhånd eller brug præcoatede skruer.

Det anbefalede tilspændingsmoment er 7 ± 0,2 kgf·cm.

Stator installation:

① Placer encoder-statoren på monteringsfladen og flugt de fire skruehuller ind;

② Brug en stjerneskruetrækker til at skrue de fire skruesamlinger ind én efter én

(M2x5,5 Phillips skrue med pladehoved + flad skivesamling).
