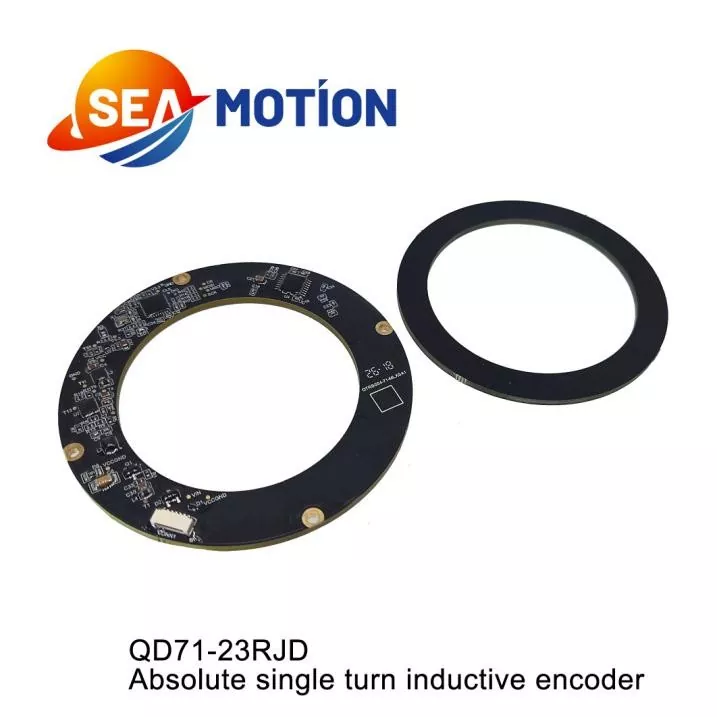

Absolut Single Turn Inductive Encoder

Som en pålidelig kinesisk producent af absolutte enkeltdrejninger af induktiv encoder, har SEA MOTION specialiseret sig i enkeltdrejnings absolutte induktive encodere designet til 0–360° fuldcirkel præcis positionering. Denne professionelle sensorenhed beregner absolutte vinkelpositioner gennem induktiv signalkobling, der udsender eksklusiv kodning for hver vinkel inden for en rotation. Den kræver ingen målsøgning efter strømgenoprettelse og vedligeholder nøjagtige positionsdata i realtid, hvilket er det ideelle valg til overvågning af roterende bevægelser i én cyklus.

Firma video

Parameter

Elektrisk parameter

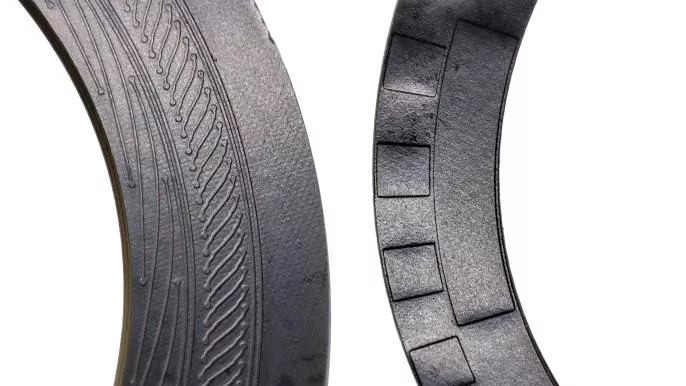

Produktet har klare fordele ved høj præcision og høj stabilitet. Det opnår ultralav vinkelfejl og høj repeterbarhed, hvilket understøtter vinkeldetektion i høj opløsning. Fri for mekanisk kontaktslid, den har en lang levetid og ingen daglige vedligeholdelsesomkostninger. Modstandsdygtig over for elektromagnetisk interferens, høj temperatur og industriel forurening, opretholder den ensartet ydeevne under komplekse arbejdsforhold. Dens enkle struktur, lette installation og stærke kompatibilitet gør, at den kan tilpasses til forskellige standard motion control-systemer.

Produkt video

Terminal definitioner

Produktstørrelse

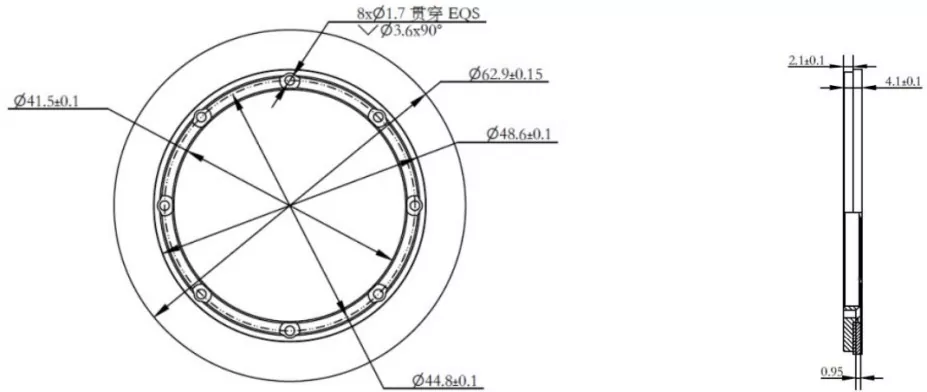

Rotor dimensioner

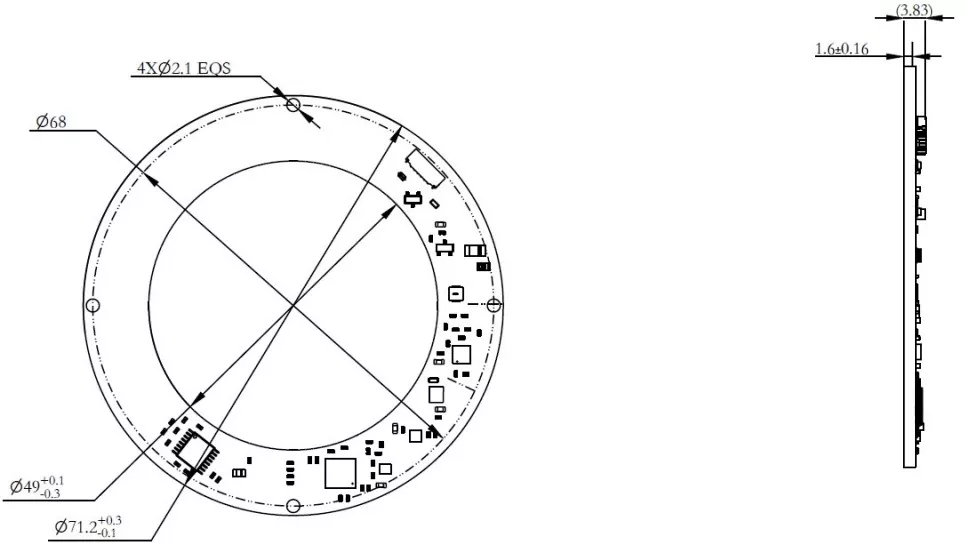

stator dimensioner

Q D71 - 23 R JD

①②③  ④ ⑤ ⑥

①-Q: DM Q-serien induktiv encoder

②-D: Enkelt encoder

③-71: Udvendig diameter 71 mm

④-23: Encoder-opløsning: 23-bit

⑤-B: Signaltype: RS485

⑥-JD: Radial (horisontal terminaludgang)

Den absolutte enkeltdrejnings induktive encoder anvendes hovedsageligt i enkeltvinkelpositionering og roterende kontrolscenarier. Det er bredt udbredt i industrielle roterende platforme, medicinsk udstyrs roterende komponenter, kamera pan-tilt-systemer, testinstrument roterende moduler og små servo roterende mekanismer. Det giver præcis vinkelfeedback for korte roterende bevægelser, hvilket sikrer nøjagtig positionering og stabil drift af præcisionsroterende udstyr.

Installations video

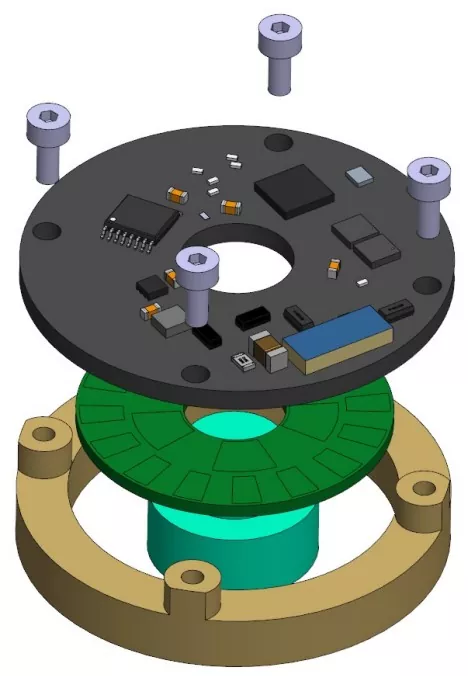

Installationsdiagram                 Værktøjer, der kræves til installation

Phillips momentskruetrækker

1,5 mm sekskantnøgle momentnøgle (metrisk)

4 x M2x5.5 Phillips pan-head skruer med flade skiver

2 x M3x3 sekskantet kop-punkt sætskruer

8 x M1,6x6 Phillips forsænkede skruer

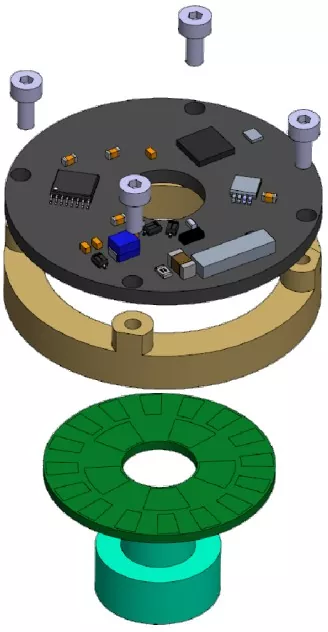

Installationssekvens

Rotor installation:

① Monter encoderrotoren på motorakslen og placer den korrekt;

②Brug DP460 klæbemiddel til sikkert at fastgøre encoderrotorpladen til akselbøsningen.

[Note]:

1) Hvis rotorens højde kræver justering, udfør først tilspændingstrinnet, efter at justeringen er fuldført;

2) For at forhindre skruerne i at løsne sig, påfør gevindlåsende klæbemiddel på gevindhullerne på forhånd eller brug præcoatede skruer.

Det anbefalede tilspændingsmoment er 7 ± 0,2 kgf·cm.

Stator installation:

① Placer encoder-statoren på monteringsfladen og flugt de fire skruehuller ind;

② Brug en stjerneskruetrækker til at skrue de fire skruesamlinger ind én efter én

(M2x5,5 Phillips skrue med pladehoved + flad skivesamling).

[Bemærk]: For at forhindre skruerne i at løsne sig, skal du påføre gevindlåsende klæbemiddel på gevindhullerne på forhånd eller bruge præcoatede skruer. Anbefalet tilspændingsmoment: 2,8 ± 0,2 kgf·cm.
