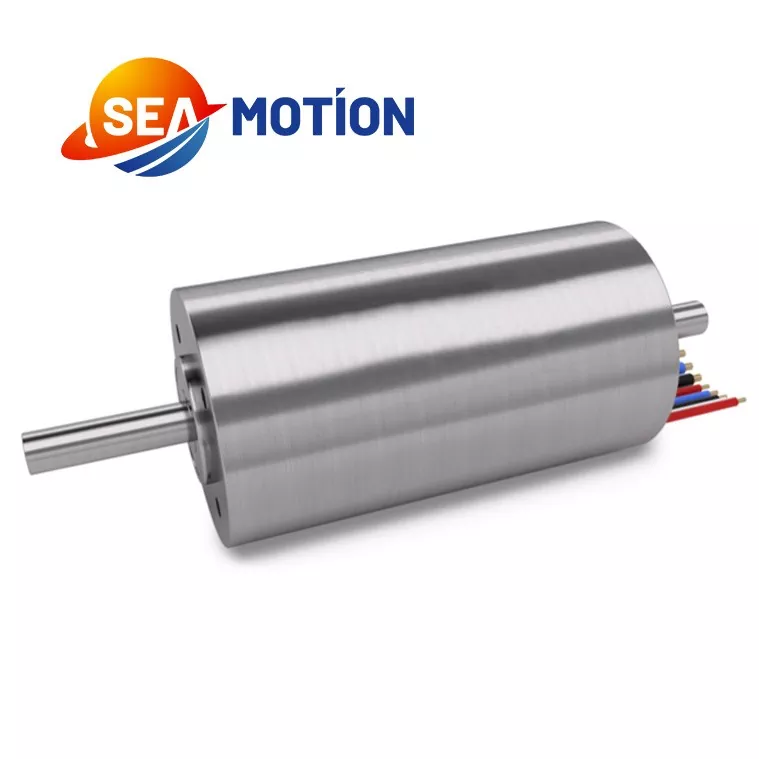

Kerneløs børsteløs motor

Som en førende kinesisk producent udvikler og producerer SEA MOTION avanceret kerneløs børsteløs motor med uafhængige R&D-kapaciteter på topniveau og fuld industriel kædelayout. Med mange års teknisk gentagelse og streng kvalitetskontrol, når vores produkt internationalt avanceret niveau i både størrelse og ydeevne. Du er velkommen til at kontakte os når som helst for de seneste fabrikspriser.

Send forespørgsel

Produkt beskrivelse

SEA MOTION kerneløs børsteløs motor er en high-end præcisionsbevægelseskomponent, der er uafhængigt udviklet til ultrastabile og højdynamiske industrielle scenarier, afhængig af virksomhedens topprofessionelle tekniske forskningsteam. Forskellig fra konventionelle børsteløse motorer, vedtager den innovativ optimeret viklingsstruktur og selvudviklet automatisk viklingsproces, hvilket effektivt forbedrer motorens driftseffektivitet og overordnede levetid. Produktet understøtter dobbelt feedback af magnetisk encoder og optisk encoder, der dækker inkrementelle og absolutte multi-turn feedback-tilstande, og kan udstyres med planetgearmoduler for at imødekomme høje drejningsmomentudgangskrav. Takket være det kerneløse strukturdesign undgår motoren fuldstændigt kernetab og problemer med tandhjulsmoment.

Understøttet af et fuldt kontrollerbart forsyningskædesystem, der dækker R&D, produktion og kvalitetsinspektion, gennemgår hver SEA MOTION kerneløs børsteløs motor streng standardiseret QC-test. Med stabil ydeevne, der kan sammenlignes med importerede mærker og fleksible tilpasningsmuligheder, har vores produkter erstattet importerede komponenter på mange avancerede områder, hvilket leverer omkostningseffektive og højpålidelige løsninger til globale kunder.

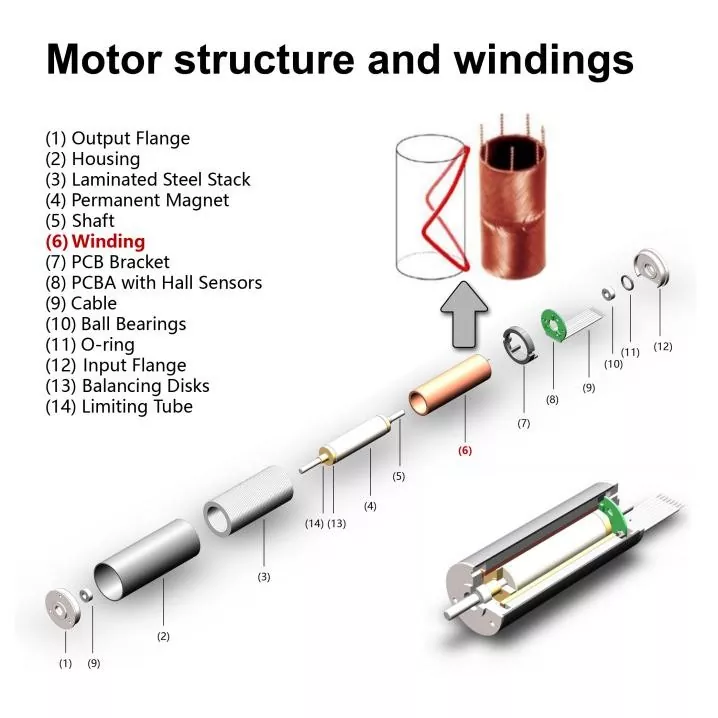

Liste over dele af motorstruktur

1. Udgangsflange

2.Housing

3. Lamineret stål stak

4.Permanent magnet

5.Shaft

6.Winding

7. PCB beslag

8.PCBA med Hall-sensorer

9.Cable

10. Kuglelejer

11.O-ring

12.Indgangsflange

13.Balancering af diske

14. Begrænsningsrør

Produkttabel over tekniske parametre

Her er en sammenligning af SEA MOTION kerneløse motorspecifikationer med dem fra indenlandske konkurrenter og førende internationale mærker. Disse data er hentet fra deres officielle hjemmeside.

Parameter	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Mærke	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Model	EC1636	EC-Max1636	B 1628	16ECP36	EF 1636
Diameter / mm	16	16	16	16	16
Nominel spænding / V	24	24	24	24	24
Maks effektivitet / %	72	71	69	/	72.2
Ingen belastningshastighed / rpm	15600	11900	31600	12420	14668
Ingen belastningsstrøm / mA	90	31.9	45	35	50
Fasemodstand / Ω	6.12	20.5	15.2	21	10.8
Max kontinuerligt drejningsmoment / mNM	7	8.19	3.3	7.2	6
Staldmoment / mNM	56.4	22	11	/	33
Hastighedskonstant / rpm/V	653	510	1349	543	625
Momentkonstant / mNM/A	14.4	18.7	7.08	17.6	15.3
Hældning / rpm/mNM	277	556	2896	648	444
Mekanisk tidskonstant / ms	2.23	4.95	16.4	3.7	2.9
Inertimoment / gcm²	0.756	0.85	0.54	0.6	0.62
Længde / mm	36	36	28	36	36

Parameter	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Mærke	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Model	EC2248	EC-Max2248	B 2057	22ECP45	EC 2248
Diameter / mm	22	22	20	22	22
Nominel spænding / V	24	24	24	24	24
Maks effektivitet / %	78	76	84	/	79.7
Ingen belastningshastighed / rpm	12900	12900	24900	15700	12930
Ingen belastningsstrøm / mA	146	121	129	60	102
Fasemodstand / Ω	2.25	3.44	1.32	1.5	2.71
Max kontinuerligt drejningsmoment / mNM	20	22.7	19.5	29.4	18
Staldmoment / mNM	187	121	172	/	153
Hastighedskonstant / rpm/V	543	549	1010	654	545
Momentkonstant / mNM/A	17.5	17.4	9.46	14.6	17.5
Hældning / rpm/mNM	69.8	109	141	67.2	84.3
Mekanisk tidskonstant / ms	2.54	5.06	5.9	1.6	2.8
Inertimoment / gcm²	3.43	4.45	4	2.3	3.1
Længde / mm	45	45	/	45	45

For den samme størrelse giver selv en lille forbedring i ydeevne og parametre udfordringer med design, fremstilling og kvalitetskontrol.

Produktfunktion og applikation

SEA MOTION kerneløs børsteløs motor har uovertrufne ydeevnefordele inden for præcisionsstyring af bevægelser. Dens kerneløse struktur giver ultrahøj effektivitet, lavere varmeudvikling og ekstremt lav elektromagnetisk interferens, mens det ultra-lille inertimoment realiserer ultrahurtig dynamisk respons og fremragende kontrollinearitet. Motoren fungerer ekstremt jævnt uden lavhastighedsjitter, med præcis hastighedskontrolnøjagtighed og opnår miniaturisering og høj effekttæthed, perfekt tilpasset til begrænset installationsplads af præcisionsudstyr. Det er almindeligt anvendt i flere avancerede industrier: medicinsk udstyr, herunder kirurgiske robotter og præcisionsmedicinsk udstyr; industriel automation såsom robotbehændige hænder og præcisions servoplatforme; forbrugerelektronik som droner og avanceret billedstabiliseringsudstyr; og rumfarts miniature servo- og holdningskontrolsystemer. Det er en ideel kernedrivkomponent til moderne high-end præcisions intelligent udstyr.

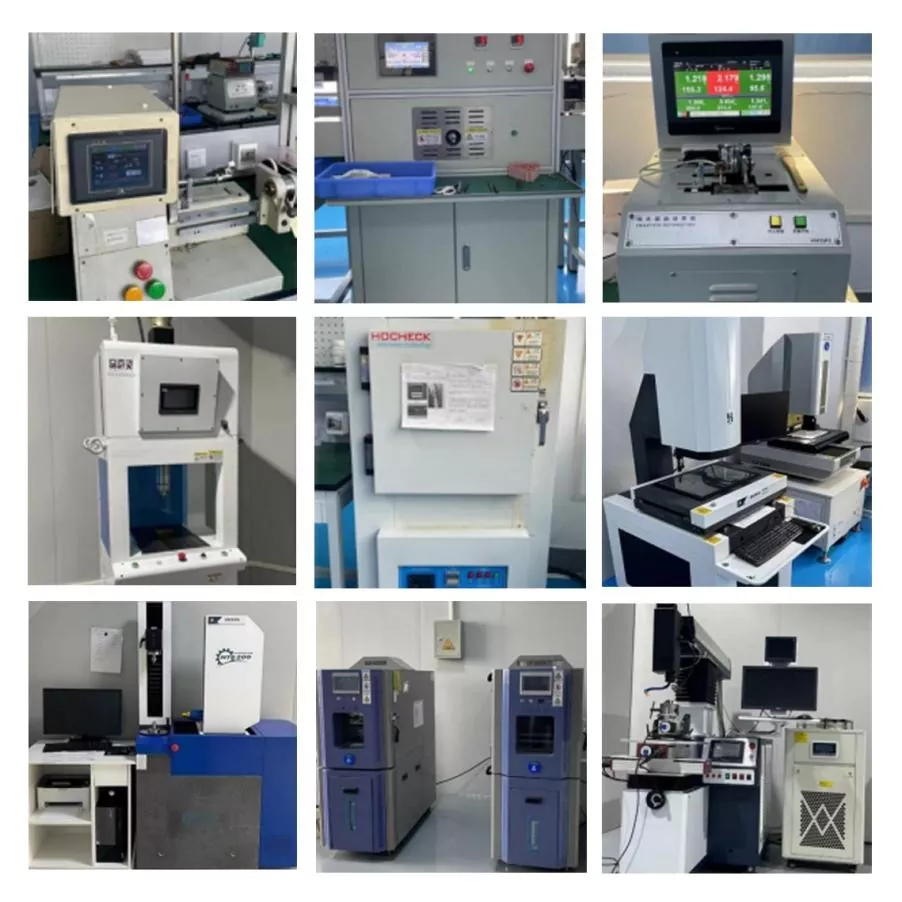

Produktionsudstyr
