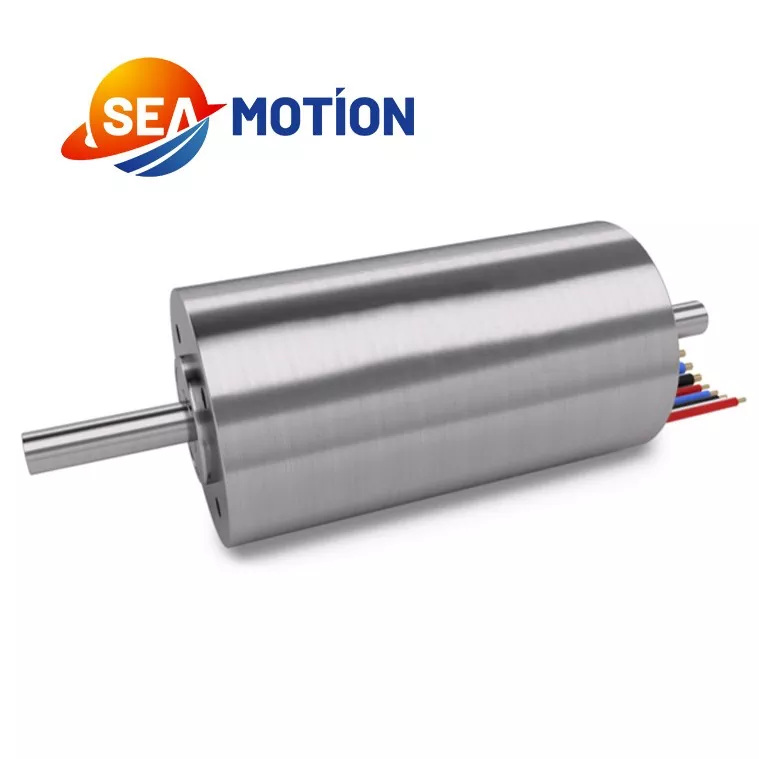

Kerneløse motorer

Siden 2019 har SEA MOTION konsekvent forsynet kunderne med kerneløse motorer af høj kvalitet. De er med hensyn til størrelse og ydeevne, er fuldt ud sammenlignelige med førende internationale mærker. Disse produkter er meget udbredt inden for fingerfærdighedsudstyr, avanceret medicinsk udstyr og andre områder. Vores teknologiteam er også blandt de bedste i Kina, herunder universitetsprofessorer, akademikere fra det kinesiske videnskabsakademi og senioringeniører. JINGYUE Technology besidder en komplet produktions- og forsyningskæde for produkter, fra R&D og design, OEM-fremstilling, QC-kontrol og løsninger. Vi ser frem til yderligere samarbejde med dig.

Send forespørgsel

Produkt beskrivelse

SEA MOTION anvender en speciel viklingstype, der effektivt øger motorens effektivitet. Denne viklingsmetode er blevet vedtaget af nogle førende internationale mærker. Opviklingsmetoden har en betydelig indflydelse på ydeevnen af en kerneløs motor. SEA MOTIONs tekniske team har brugt år på at forske i og overvinde tekniske udfordringer for at udvikle denne viklingsmetode og det tilsvarende automatiserede viklingsmaskineri.

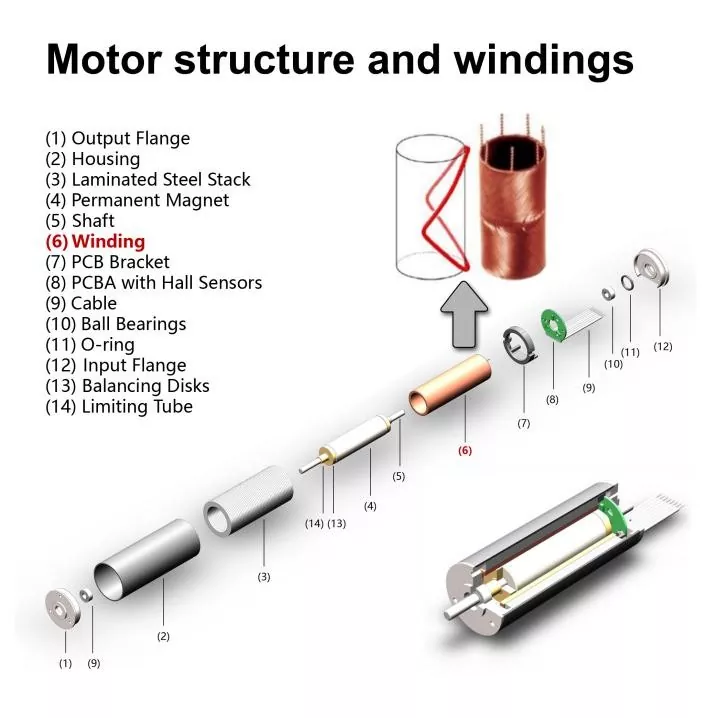

Motorstruktur deleliste1. Udgangsflange

2. Bolig

3. Lamineret stål stak

4. Permanent magnet

5. Skaft

6. Vikling

7. PCB beslag

8. PCBA med Hall Sensorer

9. Kabel

10. Kuglelejer

11. O-ring

12. Indgangsflange

13. Balancering af diske

14. Begrænsningsrør

Hvad angår encoderfeedback, understøtter SEA MOTION kerneløs motor både magnetisk og optisk encoderfeedback samt inkrementel og absolut multi-turn feedback. Vi tilbyder planetgearmoduler for at give den kerneløse motor et større udgangsmoment.

Produktparameter

Her er en sammenligning af SEA MOTION kerneløse motorspecifikationer med dem fra indenlandske konkurrenter og førende internationale mærker. Disse data er hentet fra deres officielle hjemmeside.

For den samme størrelse giver selv en lille forbedring i ydeevne og parametre udfordringer med design, fremstilling og kvalitetskontrol.

Sammenligning af ydeevneparametre for børsteløse motorer med en diameter på 16 mm

Parameter	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Mærke	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Model	EC1636	EC-Max1636	B 1628	16ECP36	EF 1636
Diameter / mm	16	16	16	16	16
Nominel spænding / V	24	24	24	24	24
Maks effektivitet / %	72	71	69	/	72.2
Ingen belastningshastighed / rpm	15600	11900	31600	12420	14668
Ingen belastningsstrøm / mA	90	31.9	45	35	50
Fasemodstand / Ω	6.12	20.5	15.2	21	10.8
Max kontinuerligt drejningsmoment / mNM	7	8.19	3.3	7.2	6
Staldmoment / mNM	56.4	22	11	/	33
Hastighedskonstant / rpm/V	653	510	1349	543	625
Momentkonstant / mNM/A	14.4	18.7	7.08	17.6	15.3
Hældning / rpm/mNM	277	556	2896	648	444
Mekanisk tidskonstant / ms	2.23	4.95	16.4	3.7	2.9
Inertimoment / gcm²	0.756	0.85	0.54	0.6	0.62
Længde / mm	36	36	28	36	36

Sammenligning af ydeevneparametre for børsteløse motorer med en diameter på 22 mm

Parameter	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Mærke	Vores motor	Maxon	Faulhaber	Portescap	Andet mærke
Model	EC2248	EC-Max2248	B 2057	22ECP45	EC 2248
Diameter / mm	22	22	20	22	22
Nominel spænding / V	24	24	24	24	24
Maks effektivitet / %	78	76	84	/	79.7
Ingen belastningshastighed / rpm	12900	12900	24900	15700	12930
Ingen belastningsstrøm / mA	146	121	129	60	102
Fasemodstand / Ω	2.25	3.44	1.32	1.5	2.71
Max kontinuerligt drejningsmoment / mNM	20	22.7	19.5	29.4	18
Staldmoment / mNM	187	121	172	/	153
Hastighedskonstant / rpm/V	543	549	1010	654	545
Momentkonstant / mNM/A	17.5	17.4	9.46	14.6	17.5
Hældning / rpm/mNM	69.8	109	141	67.2	84.3
Mekanisk tidskonstant / ms	2.54	5.06	5.9	1.6	2.8
Inertimoment / gcm²	3.43	4.45	4	2.3	3.1
Længde / mm	45	45	/	45	45

Produktfunktion og applikation

Fordelene ved SEA MOTION kerneløse motorer er som følger:

1. Højere effektivitet og lavere varmeudvikling på grund af fraværet af en kerne.

2. Lavere inertimoment: SEA MOTION kerneløse motorer har kun et inertimoment på 1/10 til 1/5 af traditionelle motorer, hvilket resulterer i fremragende dynamisk ydeevne.

3. Intet drejningsmoment, hvilket fører til ekstremt jævn drift. Vibrationsfri drift ved lav hastighed, med hastighedsudsving kontrolleret inden for 2 %.

4. Lille størrelse og høj effekttæthed.

5. Ekstremt lav elektromagnetisk interferens.

6. Fremragende linearitet i motorstyring.

7. Fuldstændig uafhængig og kontrollerbar industrikæde.

Ansøgninger omfatter:

Medicinsk: Endoskoper, kirurgiske robotter, præcisionspumper;

Industriel: Servo kardan, robotbehændige hænder, præcisionsautomatisering;

Forbrugerelektronik: Droner, avanceret kamerabilledstabilisering, smarte wearables;

Luftfart: Miniature servoer, holdningskontrol.

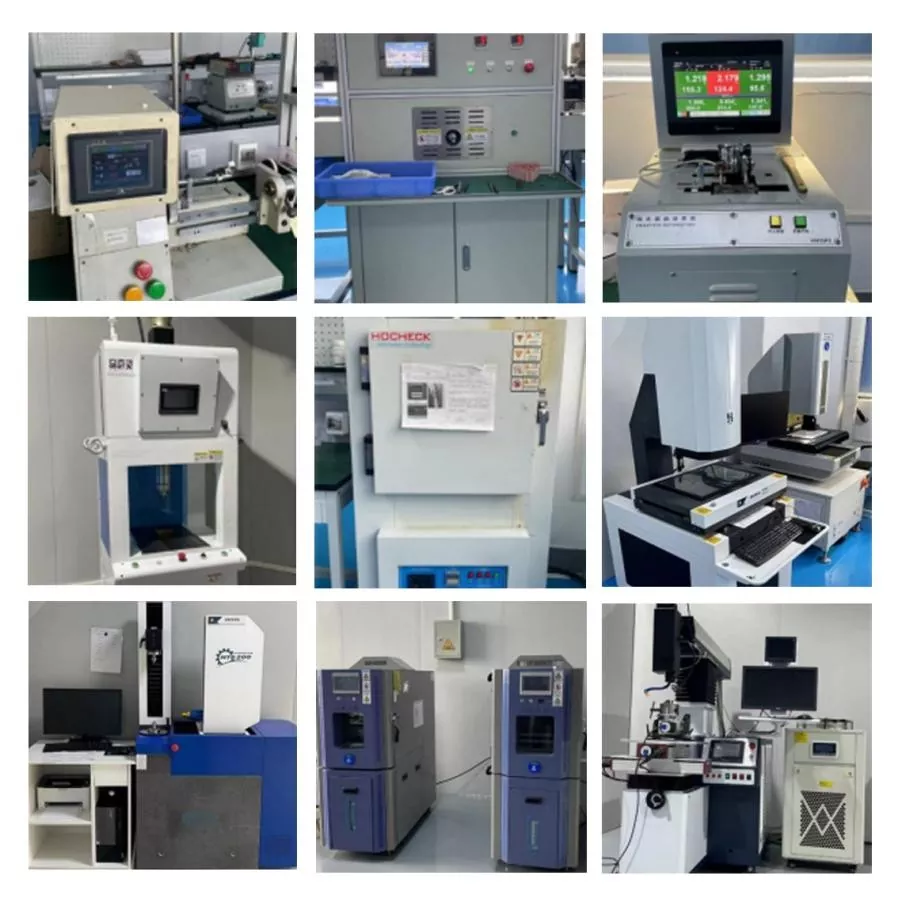

Produktionsudstyr

Kerneudstyret til kerneløse motorer kredser om spoleproduktion. Derfor er viklingsfremstilling altafgørende og bestemmer ydeevnen af den kerneløse motor. Vi har udviklet og designet fuldautomatisk viklingsudstyr baseret på viklingstypen.

Det andet trin er at trykke på trådpladen; det tredje trin er at vikle trådarket til en spole, der danner spoleformen; til sidst bages den ved høj temperatur for at indstille formen, hvilket fuldender spiralfremstillingen.
