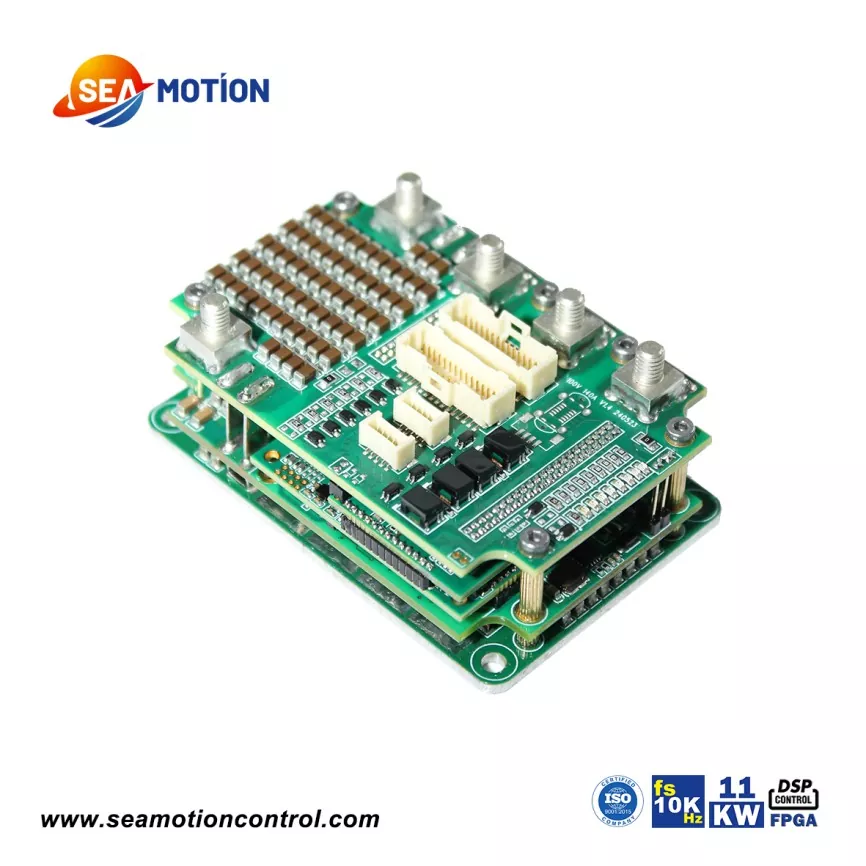

Kompakte DC-servodrev

SEA 140A Compact DC servodrev kan prale af en uovertruffen kompakt formfaktor og kraftfulde databehandlingsegenskaber. Ligesom SEA1-80A er SEA140A også baseret på en DSP+FPGA-arkitektur.

Dette giver produktet ekstremt kraftfulde databehandlingsegenskaber – høj båndbredde, høj respons og parallel databehandling. SEA140A's strømsløjfe-samplingsfrekvens når også 10kHz, hvilket har en exceptionel linearitet.

Med hensyn til kontinuerlig effektiv udgangseffekt når SEA140A 11kW. Dette gør det muligt for vores produkter at drive motorer med højere effekt med en busstrøm på 140A. Med hensyn til encoder-feedback understøtter vi næsten alle populære encoder-feedback-typer. SEA140A understøtter også inkrementel + absolut dobbelt feedback og resolver + absolut dobbelt feedback.

SEA MOTION-serien af ​​højtydende kompakte DC-servodrev bruger en 8-12 lags PCB-proces. Produkterne anvender en stablet, nittet struktur baseret på funktion - det nederste lag indeholder strømmodulet, det næste lag drevmodulet, det næste lag kontrolmodulet, det næste lag kommunikationsmodulet og det øverste lag interfacekortet. Fordelene ved dette design er høj komponenttæthed, hvilket giver mulighed for en meget lille produktstørrelse; funktionel partitionering minimerer interferens; og det nederste aluminiumssubstrat forbedrer varmeafledningen for strømkomponenterne. Ulemperne er højere produktionsomkostninger og længere udviklingscyklusser.

Produktparameter (specifikation)

SEA140A har maksimale busstrømme på 140A, 160A og 40A, svarende til maksimale spændinger på 100V, 80V og 200V. Med en busstrøm på 140A er den kontinuerlige effektive udgangsstrøm 99A, og den maksimale kontinuerlige udgangseffekt når 11kW. Det er vigtigt at bemærke, at den maksimale spænding, vi henviser til, er den højeste spænding, produktet kan modstå. Produktet bør typisk ikke fungere ved den højeste spænding i længere perioder. Vi anbefaler en driftsspænding mellem minimumsforsyningsspændingen og den nominelle forsyningsspænding.

Produktfunktion og applikation

Som alle højtydende kompakte DC-servodrev i SEA MOTION-serien, kan SEA140A anvendes til næsten alle avancerede applikationer. Den har en lille størrelse, høj strømkapacitet, høj udgangseffekt og understøtter stort set alle encoder-feedback-typer, inklusive inkrementel + absolut eller resolver + absolut dobbelt feedback.

Med høj båndbredde, høj linearitet og høj respons tilbyder SEA140A større kontinuerlig udgangseffekt sammenlignet med SEA1-80A. Vores R&D-afdeling udforsker i øjeblikket masseproduktionen af ​​siliciumcarbid som en kraftkomponent. Vedtagelsen af ​​siliciumcarbid vil yderligere forbedre produktets ydeevne.

De vigtigste anvendelser af SEA140A er som følger:

1. Højtydende integrerede servomotorer;

2. Pladespillere og bevægelsessimuleringsudstyr;

3. Integreret kredsløb og halvlederudstyr, såsom enheder, der involverer materialehåndtering og kræver store belastninger;

4. Industrielt automationsudstyr;

5. Særlige køretøjer og udstyr, såsom udstyr til autonom kørsel;

6. Store AGV'er

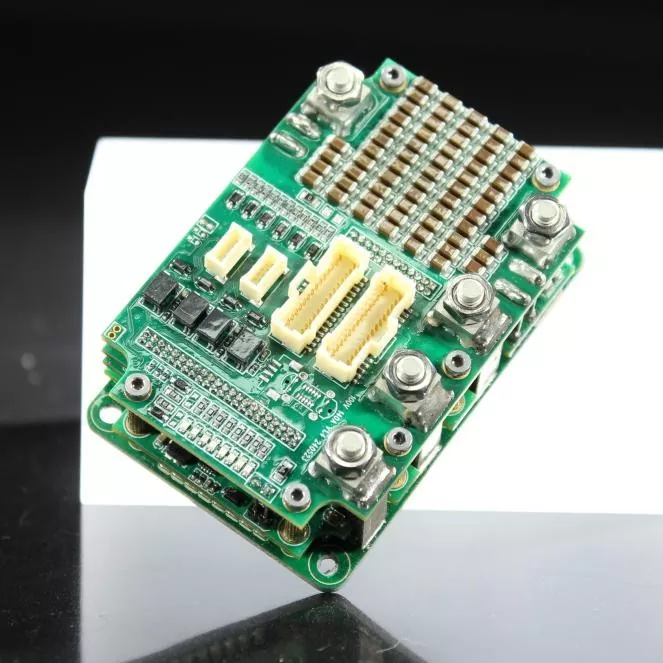

Produktionsdetaljer

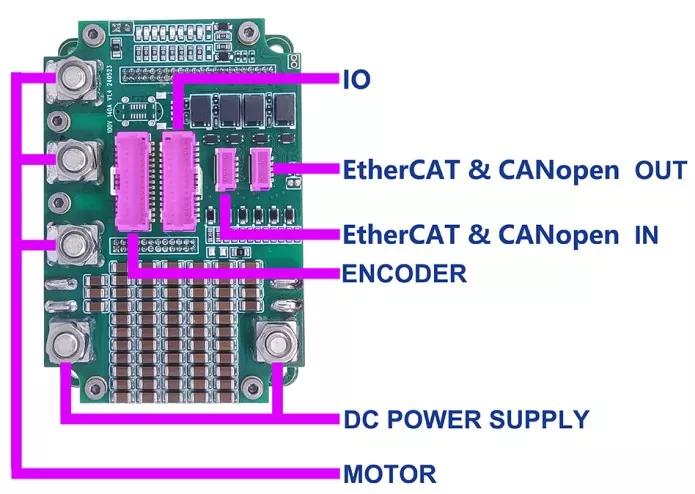

Interface definition af SEA 140A kompakt dc servodrev

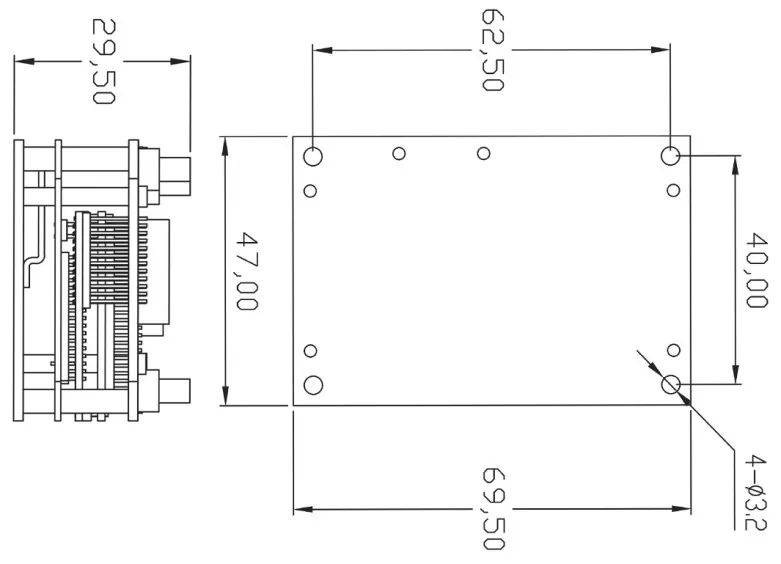

Produktstørrelse / mm

Produkt video
