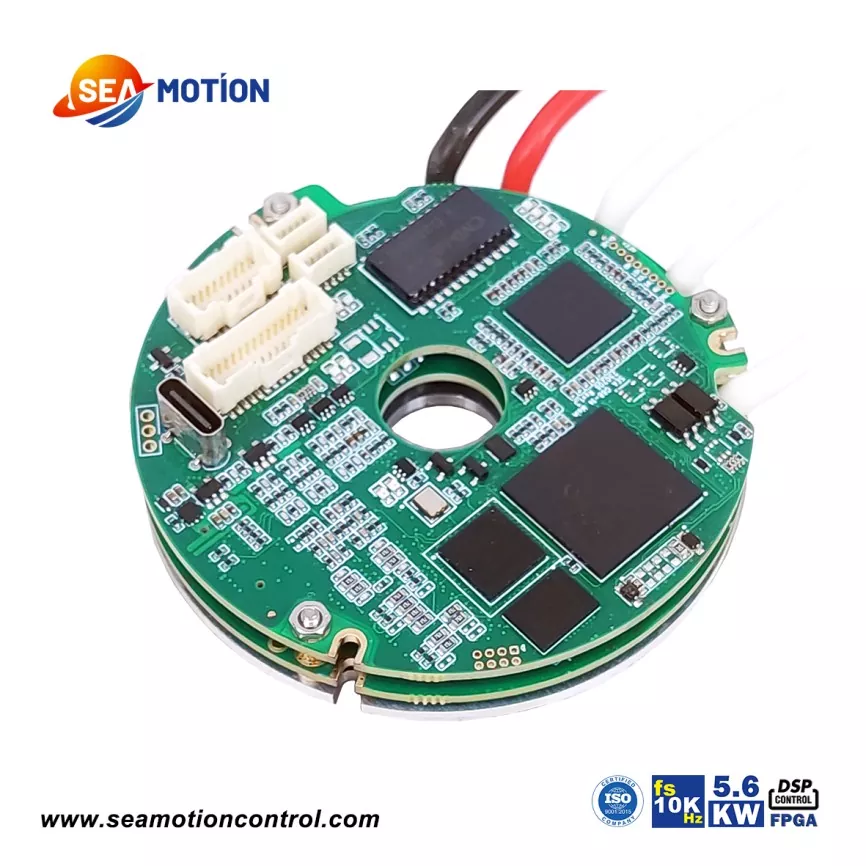

DC-servodrev med høj præcision

SEA C68 cirkulære High Precision DC servodrev er i SEA MOTION cirkulære serien. Som alle produkter i SEA MOTION-serien bruger den en DSP+FPGA-arkitektur. Denne arkitektur tilbyder exceptionelle databehandlingsmuligheder. SEA C68 understøtter EtherCAT- eller CANopen-buskommunikationsprotokoller og forskellige mainstream-encoder-feedback. Med hensyn til digitale ind- og udgange har SEA C68 6 digitale indgangsporte og 2 digitale udgangsporte.

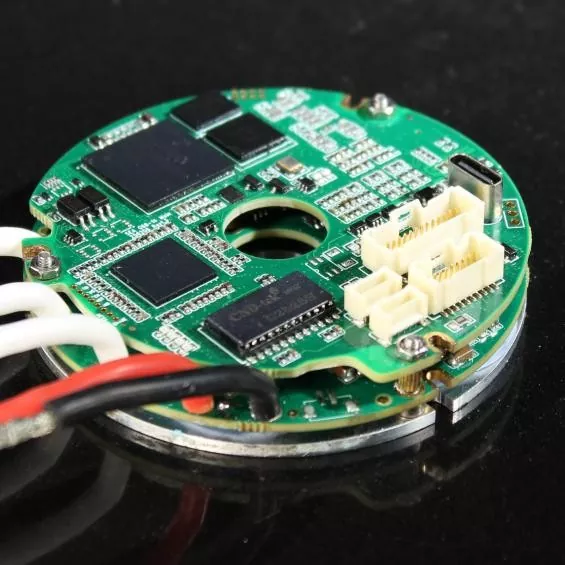

SEA C68 har en udvendig diameter på 68 mm og en hul struktur. Produktet er opdelt i tre lag. Det nederste lag indeholder strømmodulet, som huser strømkomponenterne; det midterste lag indeholder drevmodulet; og det øverste lag indeholder kontrol- og kommunikationsmodulerne sammen med forskellige grænseflader.

Produktparameter (specifikation)

SEA C68 har en nominel busstrøm på 1-80A, en kontinuerlig effektiv strøm på 0,7-56,5A og en maksimal kontinuerlig udgangseffekt på 5600W. Styklisten for SEA C68 er identisk med den for SEA 1-80A. Med hensyn til encoder-feedback-typer understøtter SEA C68 feedback fra absolutte encodere, inkrementelle encodere, Hall-effektsensorer, analoge signaler og resolvere. Ligesom SEA 1-80A understøtter SEA C68 også inkrementel + absolut dobbelt feedback eller resolver + absolut dobbelt feedback.

Produktfunktion og applikation

Som alle SEA MOTION-seriens High Precision DC-servodrev kan SEA C68 anvendes til næsten alle avancerede produktionsområder. Den har et hult toroidformet design, en maksimal busstrøm på 80A og en maksimal kontinuerlig udgangseffekt på 5600W. SEA C68 understøtter forskellige encoder-feedbacks, har IO- og STO-grænseflader og understøtter omgivende temperaturer så lave som -45°C.

Den har et hult toroidformet design, lille størrelse, høj effekt og understøttelse af de fleste encoder-feedbacks, inklusive dobbelt feedback.

Produktet kan prale af høj båndbredde og linearitet, som er kerneparametre til evaluering af et drevprodukts ydeevne.

De vigtigste anvendelser af SEA C68 er som følger:

1. Højtydende integrerede servomotorer;

2. Højtydende fugemoduler

Produktionsdetaljer

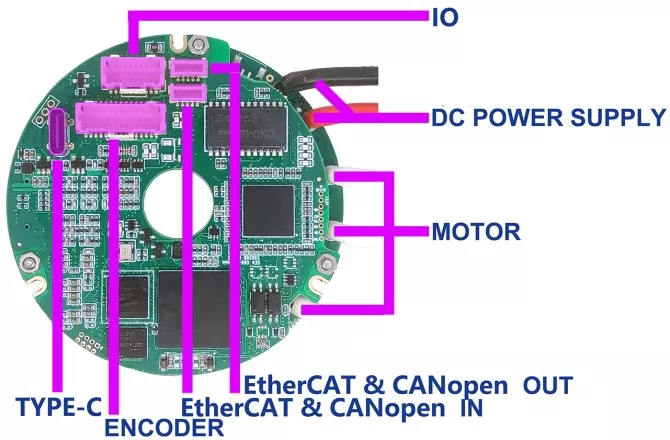

Interface definition af SEA C68

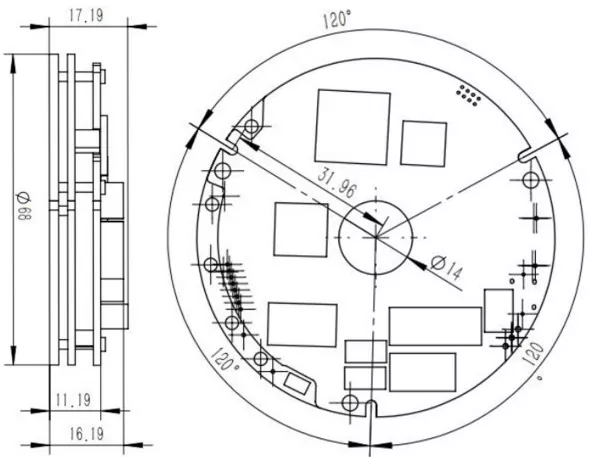

Produktstørrelse / mm
