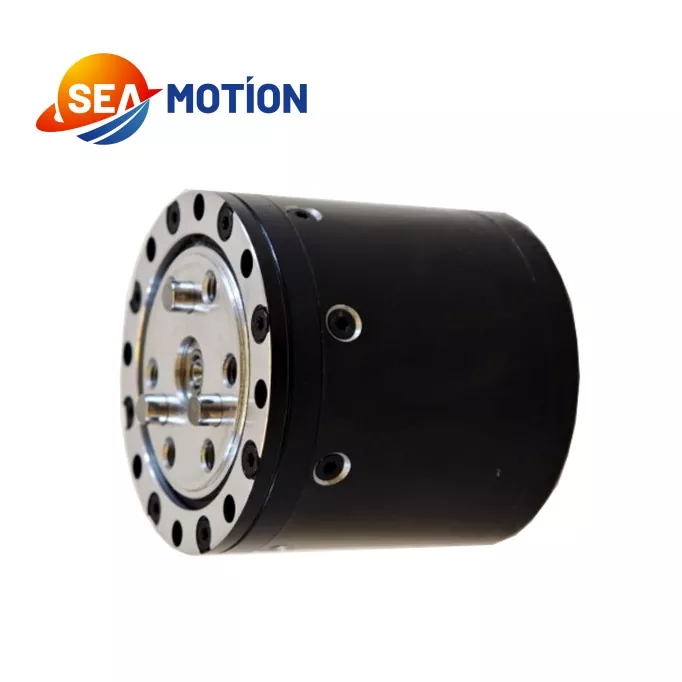

SEA MOTION Robotforbindelsen anvender en enkel og holdbar planetarisk reduktionsstruktur, der har fremtrædende omkostningsfordele sammenlignet med harmoniske ledmoduler, mens den bibeholder fremragende grundlæggende præcision til standard industriel kontrol. Den integrerer selvudviklede højtydende rammeløse drejningsmomentmotorer, dobbelte magnetiske enkoderfeedbacksystemer og dedikerede drivere for at sikre ensartet og stabilt drejningsmomentoutput. Som en betroet producent af planetariske moduler samarbejder vi med førsteklasses indenlandske producenter af planetreduktionsreduktioner og internationale premium-bearbejdningsleverandører. Vores erfarne team implementerer streng kvalitetskontrol i hele processen fra design, forarbejdning til montering, hvilket i høj grad sænker produktions- og anvendelsestærskler for at levere høj-omkostningseffektive robotfugeløsninger.
|
Parameter |
Værdi |
|
Nominel spænding |
48V |
|
Arbejdsspændingsområde |
15V-60V |
|
Nominel udgangseffekt |
80W±10% |
|
Nominelt drejningsmoment |
1,6 N.m |
|
Topdrejningsmoment |
5,5 N.m |
|
Løberetning |
CW/CCW |
|
Arbejdstemperaturområde |
-20℃ til 50℃ |
|
Arbejdsfugtighedsområde |
5 % til 85 % |
|
Opbevaringstemperaturområde |
-30℃ til 70℃ |
|
Isoleringsgrad |
B |
|
Ingen belastningshastighed |
480rpm±10% |
|
Noload strøm |
0,14 arme±10 % |
|
Nominel belastningshastighed |
450 rpm±10 % |
|
Nominel belastningsfasestrøm/A |
2,4 APK±10 % |
|
Fasespidsstrøm |
11 APK±10 % |
|
Isolationsmodstand/statorvikling |
DC 500VAC, 100M ohm |
|
Højspændingsbestandig/stator-skal |
600VAC,1s,2mA |
|
BEF |
7,4 Vrms/krpm±10 % |
|
Tråd modstand |
2,72Ω±10 % |
|
Moment konstant |
0,94N.m/Arm |
|
Motorinduktans |
0,813mH±10 % |
|
polakker |
20 |
|
Fase |
3 |
|
Drev type |
DSP |
|
Forhold |
7,75:1 |
|
Vægt/g |
191 g |
|
Encoder type og mængde |
Magnetisk/2 stk |
|
Belastning (N.m) |
Arbejdstid (r) |
|
1.6 |
Bedømt |
|
2 |
300 |
|
3 |
41 |
|
4 |
12 |
|
5 |
5.5 |
|
5.5 |
4 |
Dette robotled skiller sig ud for sin enkle struktur, stabile drejningsmomentydelse og overlegne omkostningskontrol med lave monterings- og fremstillingsbarrierer. Selvom dens ultrahøje præcision er ringere end harmoniske samlingsmoduler, opfylder dens pålidelige ydeevne fuldt ud konventionelle industrielle præcisionskontrolstandarder.
Det er bredt anvendeligt til humanoide robotter, robothunde, kollaborative robotarme og plukkerobotter. Derudover passer den perfekt til elektriske scootere og andet intelligent mobilt udstyr, der kræver stabil bevægelseskontrol, og bliver en omkostningseffektiv prioritet for robot- og intelligente enhedsprojekter med mellempræcision.
