Rammeløse momentmotorer

Som en professionel kinesisk producent og autoriseret regional distributør leverer SEA MOTION højtydende, tilpasselige Frameless Torque Motors-løsninger til avancerede præcisionsindustrier. Siden 2019 har vi samarbejdet med globale kendte mærker og premium indenlandske producenter, der betjener universiteter, forskningsinstitutter og topproduktionsvirksomheder med dokumenteret pålidelig kvalitet.

Send forespørgsel

Produkt beskrivelse

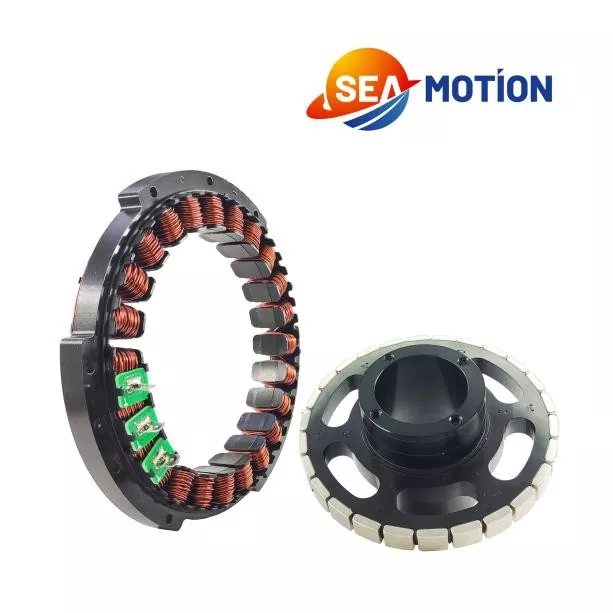

SEA MOTION Frameless Torque Motors er et kerneprodukt med direkte drevet motor designet til højpræcision, højdynamiske og lette industrielle scenarier, der fuldstændigt bryder ydeevnebegrænsningerne for traditionelle servomotorer med geartransmissionsstrukturer. Denne motorserie annullerer overflødige skaller og transmissionsdele, hvilket giver enestående fordele med hensyn til momenttæthed, positioneringsnøjagtighed og dynamisk respons. Udstyret med design med ultralav rotorinerti understøtter den højfrekvent start-stop og hurtig kommutering, hvilket opnår stabil lavhastigheds- og højmomentoutput. SEA MOTION, der stoler på mange års brancheerfaring og et perfektioneret hierarkisk forsyningskædesystem, integrerer højkvalitets fabrikanter af rammeløse momentmotorer med differentierede styrker. Vi samarbejder med R&D-orienterede fabrikker for skræddersyede små-batch specialmotorer og standardiserede masseproduktionsproducenter med strenge QC-systemer for at sikre fremragende produktkonsistens. Alle produkter gennemgår streng ydeevnetest og kvalitetskontrol. Uanset om det drejer sig om personlige F&U-projekter eller store industrielle indkøb, kan vi levere optimerede bevægelseskontrolløsninger, der balancerer produktkvalitet, omkostninger og leveringseffektivitet til globale kunder.

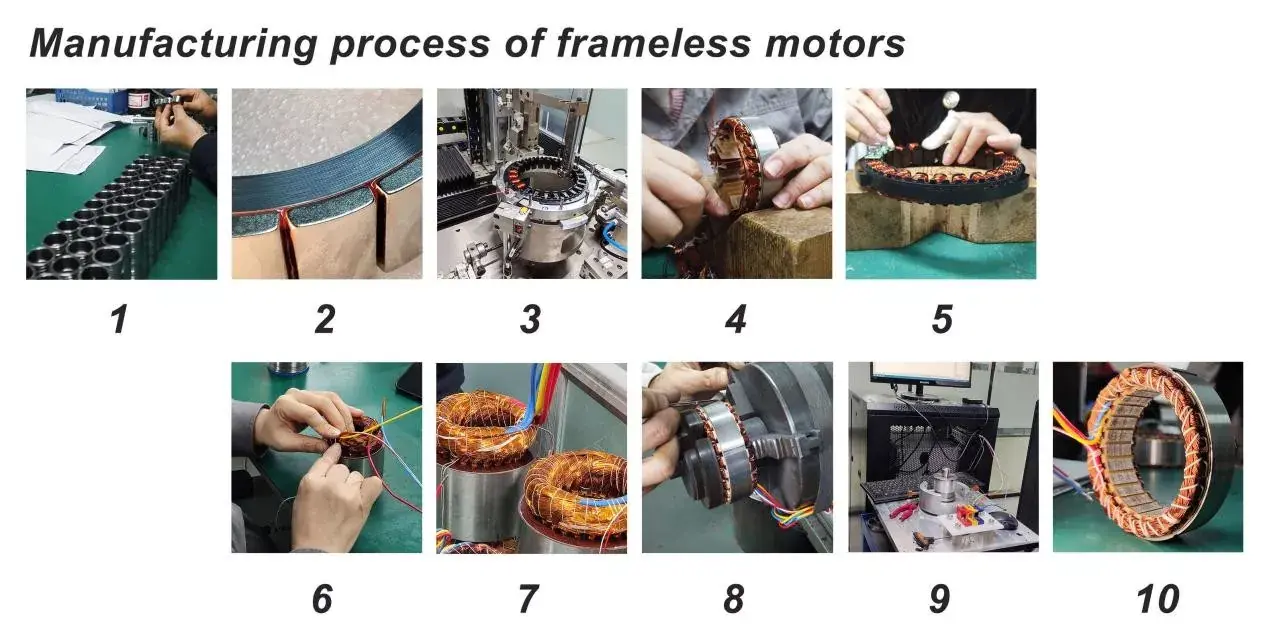

Følgende er den rammeløse motorproduktionsproces:

1. Materialeinspektion, rotoren i en rammeløs motor kræver præcisionsbearbejdning.

2.Til fastgørelse af de stærke magnetiske plader anvendes et anaerobt klæbemiddel. Nogle højhastighedsrotorer har et lag kulfiber fastgjort til ydersiden af de stærke magnetiske plader for at forhindre, at pladerne bliver slynget af ved for stor centrifugalkraft.

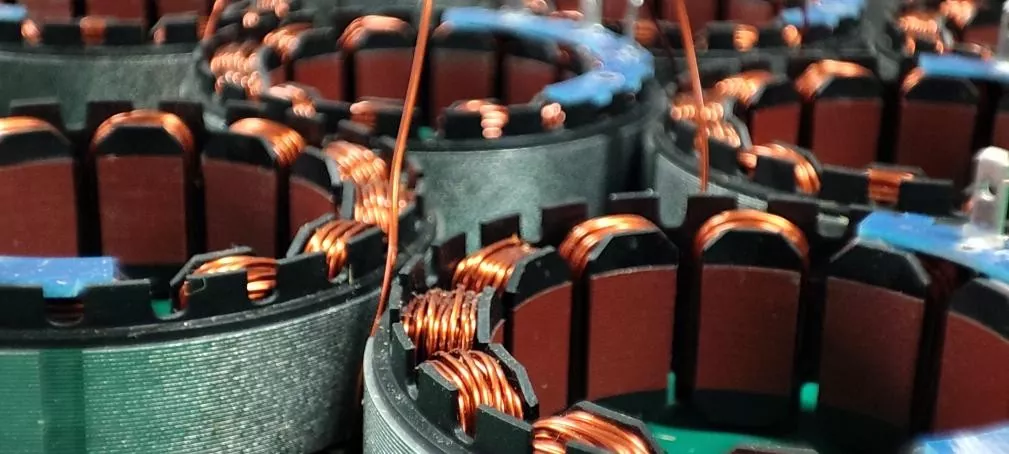

3.Automatiske viklingsmaskiner udfører statorens viklingsarbejde.

4.For nogle små batch- eller kundetilpassede produkter med høje krav til vikling er manuel vikling nødvendig. Manuel oprulning er en yderst teknisk opgave.

5. Organiser viklingerne. Her vil der blive brugt blødt træværktøj for at undgå at beskadige den isolerende lak på viklingsfladen.

6.Lodning, involverer lodning af viklingerne til lederne eller PCB-interfacekortet.

7. Limhældningsprocessen skal udføres i et vakuummiljø for at forhindre luft i at trænge ind, og derefter skal det bages i en ovn.

8.Fjern eventuelt resterende klæbemiddel fra overfladen af statormagnetpladerne.

9.Test omfatter trefaset kontinuitetstest, belastningstest mv.

10.Færdigt produkt

Specifikation

Vi kan levere forskellige viklingsmønstre, magnetiske kredsløbsdesign, emballeringsmetoder og ledningsmetoder i henhold til kundernes behov. Nedenfor er parametrene for vores standardprodukter.

Model	Nominel spænding Vdc	Nominel hastighed rpm	Nominelt drejningsmoment N·m	Nominel effekt W	Nominel strøm A	Spidsstrøm A	Topdrejningsmoment N·m	Ke Vrms/krpm	Ω	mH	P
25LW01	24	4000	0.05	20	2.4	5.8	0.12	1.4	2.2	0.3	7
38LW01	27	2300	0.05	12	0.7	1.3	0.13	4.7	11.2	3.9	5
38LW02	48	9970	0.23	240	6.1	13	0.47	2.4	0.5	0.27	7
50LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.52	1.25	7
52LW01	48	3000	0.2	63	1.65	5.8	0.7	8.5	2.4	1.4	7
60LW01	48	4000	0.27	114	2.7	13	1.37	6.7	0.75	0.39	10
60LW02	24	2000	0.2	31.5	1	3.2	0.7	14.8	4.9	3.3	14
60LW03	48	4000	0.25	104	2.75	8.25	0.75	6.7	0.6	0.46	7
60LW04	220Vac	3500	0.275	100	0.77	2.3	0.82	25	9.1	4.9	10
60ZWS03	24	1700	0.54	96	5.6	17.5	1.68	6.25	0.62	0.32	8
60ZWS04	72	980	1.1	113	2.4	7.2	3.3	30.2	5.8	0.6	7
60ZWS05	72	980	0.54	55	1.2	3.6	1.6	28.8	12	11.3	7
60ZWS06	48	4800	0.76	477	10.2	30.6	2.2	4.7	0.09	0.072	8
68LW01	48	4000	0.55	231	5.6	19	1.65	6.4	0.44	0.35	7
76LW01	95	2200	2.8	646	10	24	8	23	0.8	0.8	10
76LW02	48	3900	0.63	258	5.6	36	2.86	7.56	0.28	0.25	10
76LW03	48	2000	1.2	252	7.2	21.6	3.6	11.17	0.55	0.52	10
76LW04	220Vac	2600	0.66	180	1.3	4.1	1.98	32.6	8.5	6.5	10
76LW05	48	3750	0.8	314	6.6	19.8	2.4	7.7	0.22	0.28	14
76LW06	220Vac	2240	0.66	207	1.3	4.1	1.98	31.4	9.66	7.85	8
76ZWS03	74	1620	3.3	560	9.9	33	10	23.2	2	0.7	14
76ZWS07	380Vac	700	0.95	700	1.63	4.8	2.85	40.5	5.8	30	5
76ZWS08	72	960	1.3	131	2.6	7.8	4	32.5	4.5	4.9	14
85LW01	27	140	0.9	13	1.5	4.0	2	11.2	9.69	7.39	8
85LW02	48	1500	1.7	267	11	42	5.1	11.2	0.28	0.27	14
85LW03	48	3600	0.95	358	7.8	23.4	2.85	7.7	0.25	0.3	7
85ZWS01	74	870	3.5	319	6	24	11	38.45	1.48	2.25	14
85ZWS03	74	1010	2.5	265	4.8	16.5	8	35.7	1.8	2.3	14
85ZWS07	74	900	2.3	216	4.1	13	7	35.7	2.3	3.4	14
88LW01	48	3000	1.28	403	14.5	45	4	6.36	0.102	0.0835	10
90LW01	28	800	0.75	63	3.6	10.8	2.25	16.12	0.62	0.38	14
95LW01	24	15	1.5	2.36	2	3.5	2.5	50.1	4.6	4.7	22
95LW02	48	3000	1.9	637	13	39	5.7	9.7	0.097	0.18	7
100ZWS01	600	900	9.55	9000	19	68	19	34	0.55	2.9	4
104LW01	48	3000	1.8	566	13	40	5.4	9.55	0.13	0.17	10
104LW03	48	2700	3	848	18.5	56	9	9.8	0.075	0.11	10
104LW04	48	2000	1.6	335	7.8	24	4.8	13.1	0.29	0.26	16
105ZWS01	74	1100	6	692	12	47	18	34	0.58	0.8	14
105ZWS02	74	960	6	604	10.5	43	18	36.7	0.65	1.25	14
105ZWS03	74	960	6	604	9.8	31	18	39.6	0.54	1.1	14
105ZWS06	48	1380	5.4	781	18	36	10.8	19.6	0.2	0.4	14
127LW01	48	2400	3.2	800	19.5	39	6.4	12.4	0.09	0.18	10
127LW02	48	2400	6.37	1600	35.5	71	12.7	11.5	0.039	0.095	10
127LW04	48	2000	6.5	1360	30	90	19.5	14	0.06	0.14	10
135LW01	48	2400	3.2	805	19.5	60	10	11	0.12	0.32	11
135ZWS01	95	750	10	786	11.8	37.8	32	53	0.52	1	16
135ZWS02	74	960	10	1006	17.8	65	30	37.3	0.26	0.45	21
172LW01	12	30	6.5	20.5	7	12.3	10	60	0.52	1.05	16
172LW02	12	100	6.5	68.5	13.6	23	11	32.5	0.17	0.36	13
172LW03	12	300	6.5	205	20.5	65	13.8	62	0.41	1.01	13
172LW04	12	30	4.5	14	8.2	11	6	34.2	0.41	0.83	13
175LW01	600	200	30	629	6.4	22	90	315	2.8	15.85	10
175LW02	220Vac	2500	15	3930	18	55	45	52	0.126	0.55	10
175LW03	220Vac	3200	6.5	2178	10.3	32	19.5	39	0.126	0.65	10

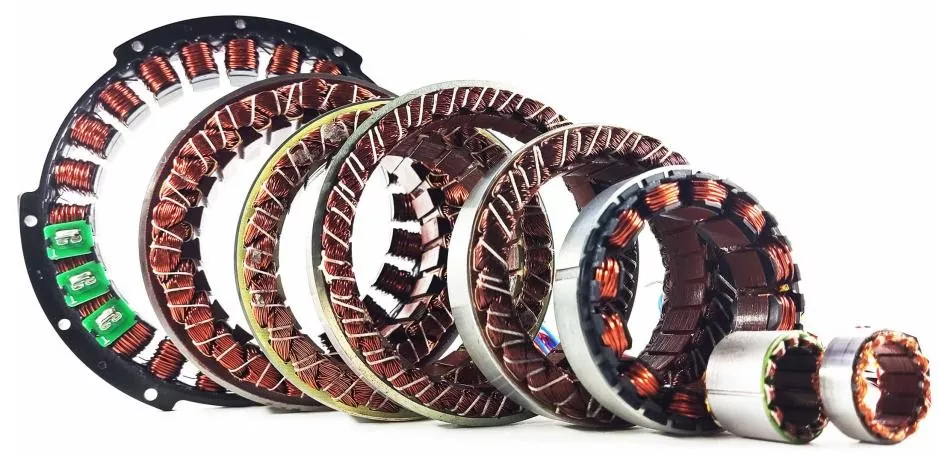

175-ud diameter 175 mm Standardmotorer kan tilpasses med en ydre diameter fra 12 mm til 600 mm. For større og mere specialiserede rammeløse momentmotorer, kontakt venligst vores salgsteam.

Produktfunktion og applikation

SEA MOTION rammeløs drejningsmomentmotor kan prale af overlegen omfattende ydeevne, der er velegnet til avancerede præcisionsfremstillingsscenarier. Den har ultrahøj drejningsmomenttæthed, der leverer 2-3 gange drejningsmomentet i forhold til almindelige servomotorer ved samme volumen med fremragende drejningsmomentydelser ved lav hastighed. Den gearløse og koblingsfri struktur realiserer nul slør og høj præcision med gentagen positioneringsnøjagtighed op til ±1 buesekund, hvilket i høj grad forbedrer strukturel stivhed og anti-interferensevne. Med en responsfrekvens over 1kHz og ultralav rotorinerti understøtter den ultrahøj dynamisk drift. Den opnår også 30%-50% reduktion i volumen og vægt, understøtter hule ledninger og har lang levetid og vedligeholdelsesfri drift. Den er bredt udbredt inden for kerneområder i high-end og serverer humanoide og kollaborative robot-joint drive-scenarier med letvægts og hult design. Det er også meget udbredt i halvleder- og panelpræcisionsudstyr såsom waferplatforme og litografimaskiner, medicinske kirurgiske robotter og scanningsudstyr, rumfartsstyreudstyr og fotoelektriske pods, samt CNC-værktøjsmaskiner med direkte drevne drejeskiver og fem-akset koblingsudstyr, hvilket giver mulighed for højpræcision industriel intelligent opgradering.

Produktionsdetaljer og størrelse / mm

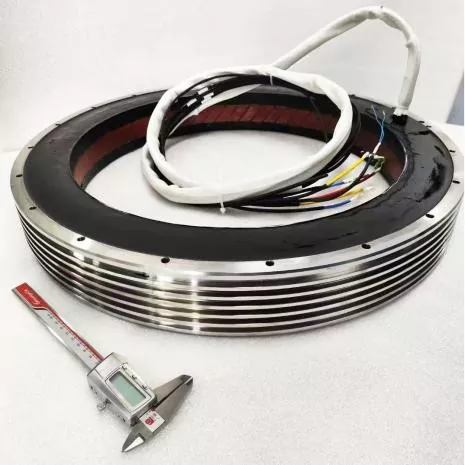

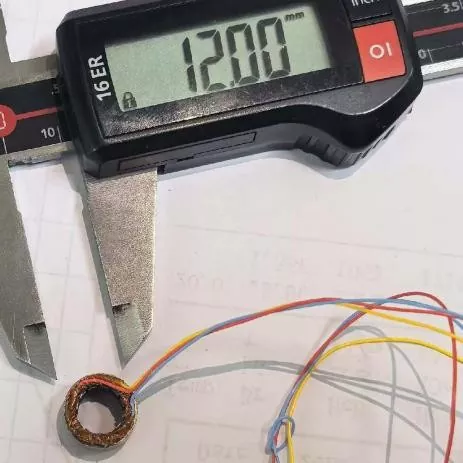

Udover standard industriprodukter accepterer vi tilpassede rammeløse motorordrer. Vores tilpassede størrelser spænder fra en minimum udvendig diameter på 12 mm til 600 mm.
