Micro DC servodrev

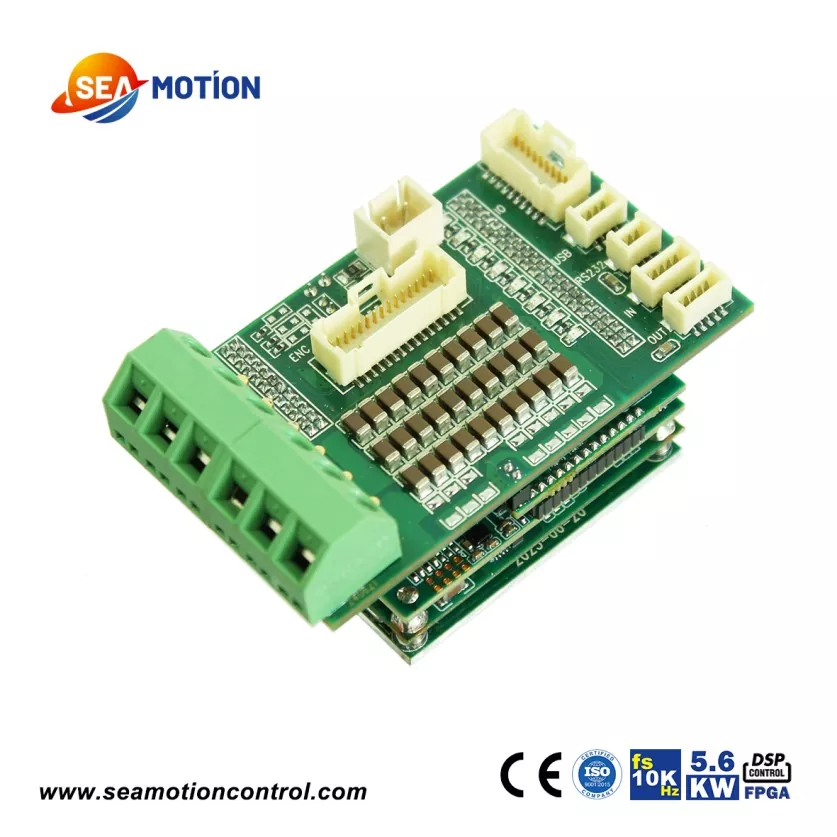

SEA1-80A Micro Dc servodrev kan prale af en ekstremt kompakt størrelse og høj effekttæthed. Dette drev på størrelse med æg kan kontinuerligt udsende op til 5600W effektiv effekt. Den har en samplingfrekvens på 10kHz, 6 digitale indgange og 2 digitale udgange. Dens rige grænseflade understøtter næsten al indkoderfeedback, inklusive inkrementel og absolut dobbeltfeedback, såvel som resolver og absolut dobbeltfeedback.

SEA1-80A Micro Dc servodrevene kan anvendes på næsten alle områder. Dens ultra-lille størrelse, ultra-høje præcision, ultra-høje strømkapacitet og stærke alsidighed er de fordele, som SEA1-80A-drevet giver produktet.

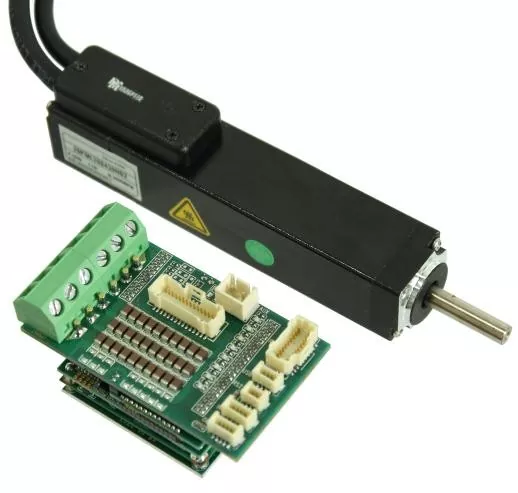

Dette er en motion control-løsning fra JINGYUE Technology baseret på SEA dc servodrev og en 8 mm flange servomotor, som er blevet meget brugt i die bonders.

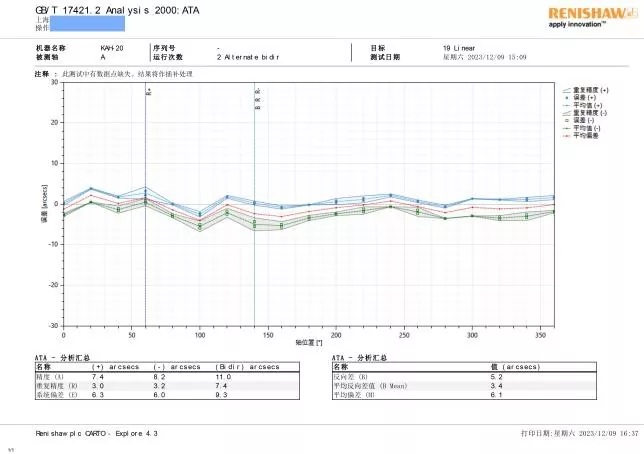

SEA DC-servodrevet anvender en DSP+FPGA-arkitektur, som giver produktet uovertruffen højhastighedsrespons og kraftfulde databehandlingsegenskaber. Vi brugte et Renishaw laserinterferometer til at teste kontrolnøjagtigheden af ​​SEA DC servodrevet, og resultaterne viser, at SEA DC servodrevet yder fremragende.

SEA-serien af ​​DC-servodrev omfatter i øjeblikket firkantede serier 1-80A, 140A, 210A; og ringserier C49, C68, C81 (med hule ydre diametre på henholdsvis 49 mm, 68 mm og 81 mm).

Produktparameter (specifikation)

De nominelle strømme for SEA1-80A DC-servodrevet er 1A, 3A, 6A, 10A, 15A, 25A, 50A, 70A og 80A (80V).

De nominelle spændinger er 100V og 80V. Vi anbefaler dog, at du bruger den nominelle forsyningsspænding til at drive driveren, og at den maksimale forsyningsspænding ikke må overstige værdierne

i tabellen.

Spændings- og strømtallene nævnt ovenfor refererer til strømforsyningsbussens spænding og strøm. I virkeligheden vil spændingen og strømmen, der når faselinjerne, være mindre end værdierne

ved buslinjen.

Ved valg af drevprodukt skal parameteren "effektiv kontinuerlig strøm" tages i betragtning.

Den maksimale kontinuerlige udgangseffekt for SEA1-80A er 5,6 kW.

Produktfunktion og applikation

Vi beskriver SEA1-80A drevproduktet med følgende egenskaber:

1. Ekstremt lille størrelse, kun på størrelse med et æg.

2. Meget høj effekttæthed, der understøtter DC-motorer op til 5,6KW.

3. Ekstremt høj kontrolpræcision, der understøtter feedback fra næsten alle almindelige indkodere. Understøtter inkrementel + absolut dobbelt feedback og resolver + absolut dobbelt feedback.

4. 10KHz strømsamplingsfrekvens, høj båndbredde, høj linearitet og høj respons.

5. Bred vifte af applikationer.

Det kan anvendes til næsten alle brancher. Til applikationer, der kræver præcis bevægelseskontrol, er SEA1-80A særligt velegnet.

DC-servodrevet er blevet meget brugt i den indbyggede efterretningsindustri. En velkendt kinesisk producent af robotulve har købt og brugt SEA1-80A DC servodrevet i sine robotulveprodukter.

Inden for medicinsk udstyr bruges SEA 1-80A DC servodrevprodukter i kirurgiske robotter, eksoskeletoner og biokemisk testudstyr.

Inden for integrerede kredsløb og halvlederudstyr bruges SEA1-80A til waferhåndtering, skæremaskiner, die bonders, sondestationer og placeringsmaskiner. JINGYUE TECHNOLOGY's SEA-serie produkter er også meget brugt i radarpladespillere, bevægelsessimulering, fotoelektrisk sporingsudstyr og akselløse pumpeskubbere. Vi er en kerneleverandør til 90% pladespillerproducenter i Kina.

Produktionsdetaljer

Produktstørrelse / mm

Produktstruktur og proces

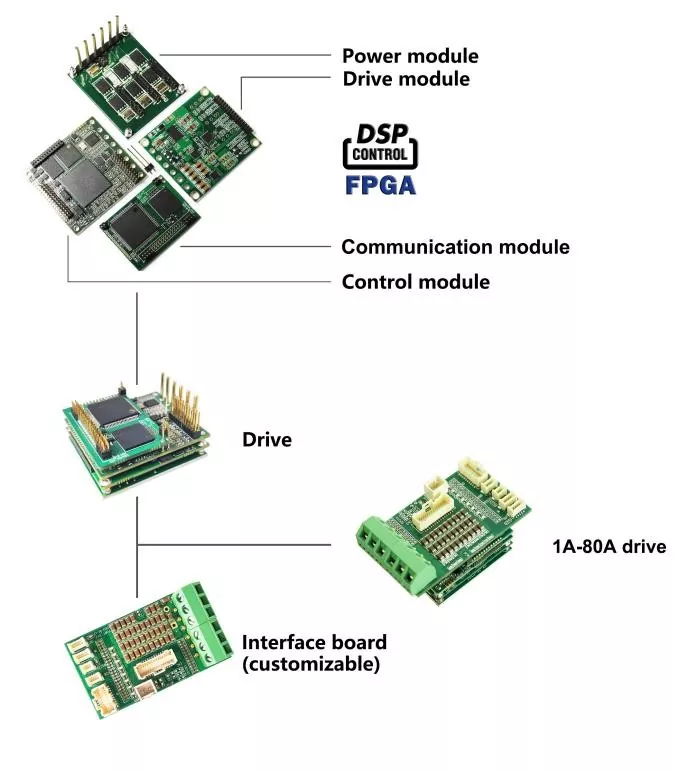

SEA 1-80A dc servodrev består af fem dele: et strømmodul baseret på en aluminiumbaseret køleplade, et drevmodul, et kontrolmodul, et kommunikationsmodul og et interfacekort.

Vi outsourcer vores overflademonteringsteknologi (SMT) arbejde til velkendte SMT fabrikker. Vi inspicerer hvert lag af PCB'et for at sikre, at SMT halvfabrikata er intakte. Derefter samler, nitter og lodder vi strømkortet og driverkortet og inspicerer dem igen. Kun de halvfabrikata, der består inspektionen, går videre til næste proces, hvor styrekortet monteres og loddes på montagemodulet.

Det betyder, at vores produkter gennemgår i alt 12 inspektioner fra et enkelt PCB til det færdige produkt. Disse inspektioner er ikke stikprøvekontrol, men obligatoriske kontroller.

Produkterne skal også gennemgå ældningstest, ekstreme temperaturtest (hvis nødvendigt), test før lager og test før forsendelse.

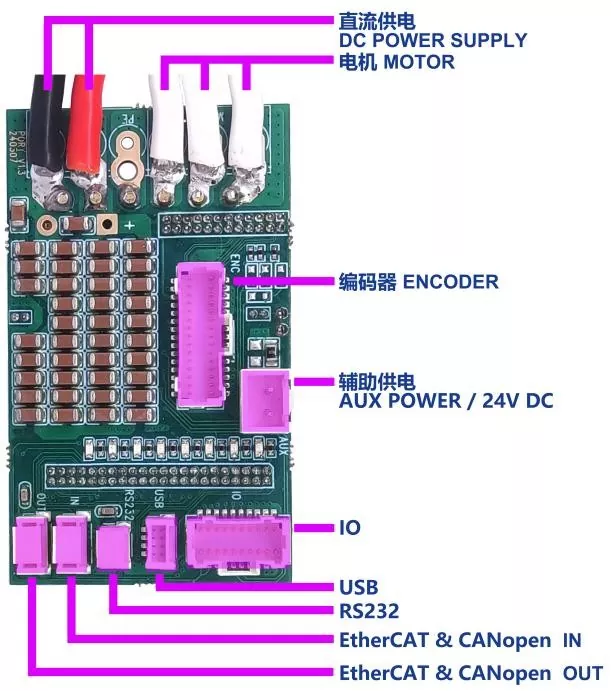

Strømforsyningen og motorens ledningsmetode bestemmes ud fra strømmen. Hvis strømmen er mindre end 25A, bruger vi quick-connect porte. Hvis strømmen er større end 25A, lodder jeg ledninger til kunden.

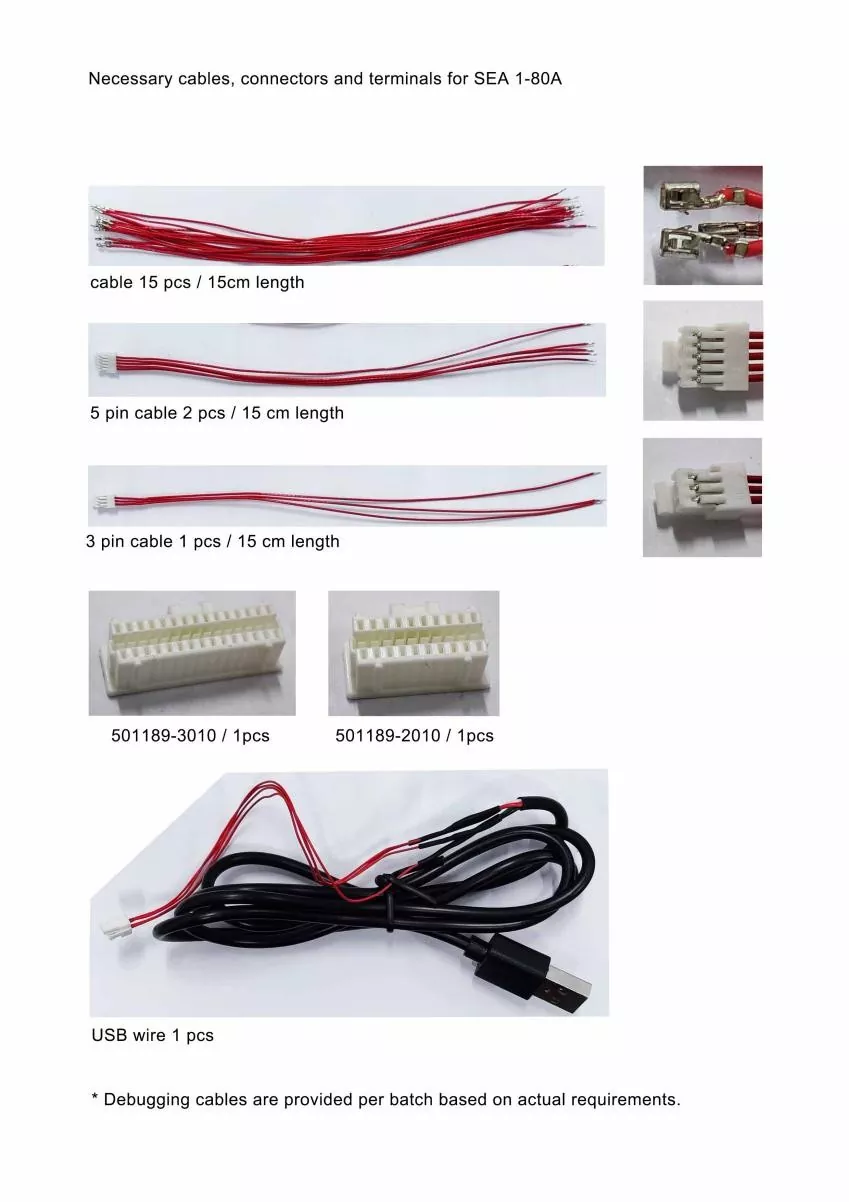

Vi forsyner vores kunder med de nødvendige kabler til produktfejlretning.
